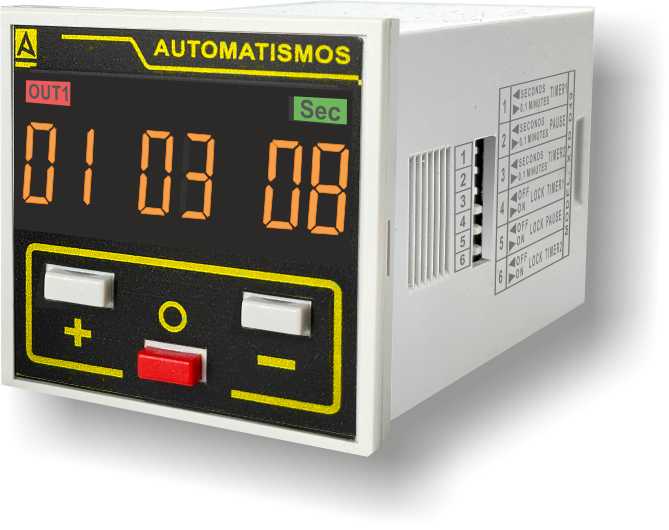

XTDD49 SEQÜENCIADOR DIGITAL 48X48 (TEMPORITZADOR)

SEQÜENCIADOR DIGITAL 48X48 (TEMPORITZADOR)

Descripció
Especificacions

Seqüenciador digital XTDD49 (temporitzador) 48 × 48: funció específica de canvi de sentit de gir de motors, amb temps 1, pausa i temps 2.

Tipus de producte:	Seqüenciador digital 48 × 48 (temporitzador)
Funció específica:	Canvi de sentit de gir de motors
Cicle:	Temps 1 · pausa · temps 2 · pausa, repetit
Instal·lació:	Panell 48 × 48 mm, base undecal

Característiques

✓Funció específica: canvi de sentit de gir de motors
✓Temps de gir en un sentit, pausa per a les inèrcies i temps de gir en sentit invers
✓Tres temps programables amb 3 tecles, a la vista al display
✓Escala de temps d'1 segon a 9,9 minuts
✓Bloqueig independent de cada temps per DIP
✓Frontal IP65 · format 48 × 48 mm amb base undecal

Alimentació

24…230 VAC · 12/24 VDC

Sortides

2 x SPDT 8A

Temps

1 s … 9,9 min

Format

Panell 48 × 48 · IP65

Documentació

Fitxa tècnica (PDF en castellà)Sol·licitar informació Equip a mida

Com funciona

1En donar tensió s'activa la sortida 1 i comença el temps 1 (un sentit de gir).
2En acabar el temps 1 es desactiva la sortida 1 i comença la pausa, perquè el motor s'aturi.
3En acabar la pausa s'activa la sortida 2 i comença el temps 2 (sentit invers).
4En acabar el temps 2 es desactiva la sortida 2, comença una altra pausa i el cicle es repeteix.

També et pot interessar

XTD306Digital creixent / decreixent XTDU312Digital de 2 temps XTDU302Digital multifunció de referència ZETV02Arrencador estrella-triangle

Preguntes freqüents

Per a què serveix?

Per canviar el sentit de gir d'un motor: gira un temps en un sentit, s'atura durant la pausa i gira un altre temps en sentit invers, de manera cíclica.

Com es programen els temps?

Amb la tecla vermella es passa pel temps 1, la pausa i el temps 2, i amb + i − s'ajusta cada valor.

Quina escala de temps té?

D'1 segon a 9,9 minuts. Per a cada temps es tria per DIP segons o dècimes de minut.

Informació general

Referència	XTDD49 (24 / 48 / 110 / 230 VAC · 12 / 24 VDC)
Referència anterior	XTD49
Sèrie	X · panell 48 × 48 mm
Tipus de producte	Seqüenciador digital 48 × 48 (temporitzador)
Funció específica	Canvi de sentit de gir de motors

Especificacions elèctriques

Alimentació	24 / 48 / 110 / 230 VAC · 12 / 24 VDC

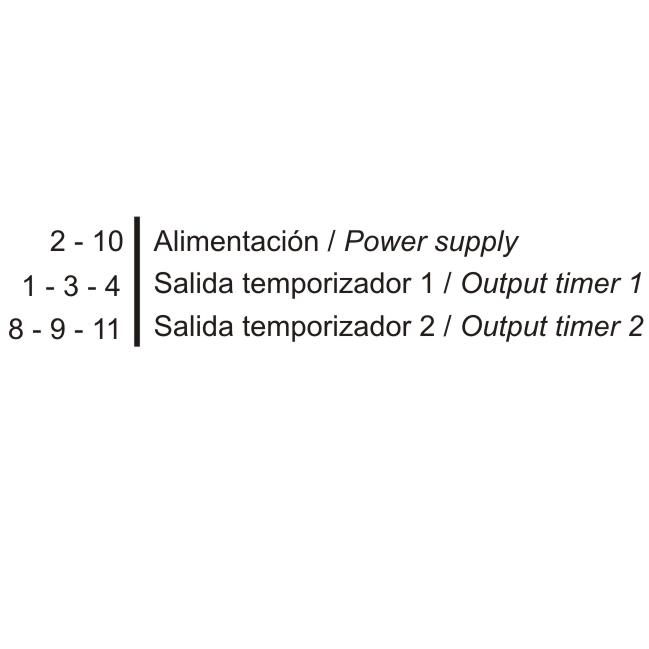

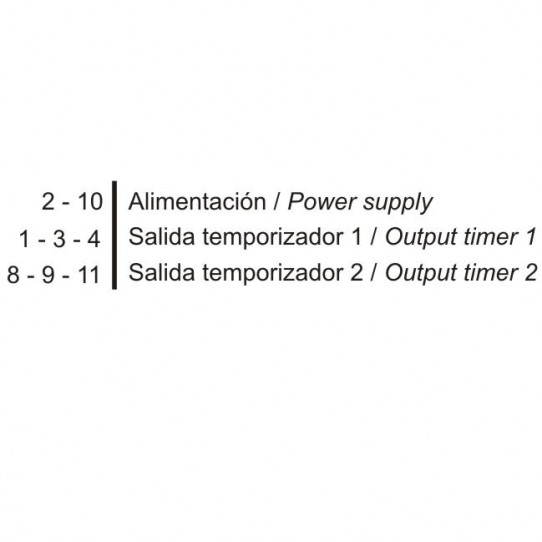

Sortides	2 x SPDT 8A 250 VAC: temporitzador 1 i temporitzador 2

Temps i funcions

Temps	3: temps 1, pausa i temps 2

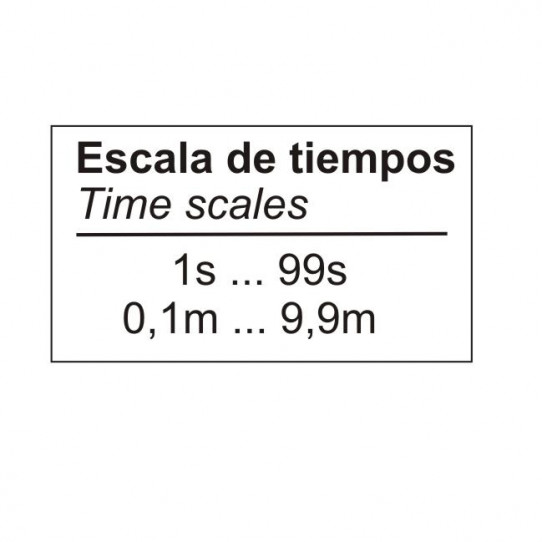

Escala	1 s … 9,9 min (segons o × 0,1 min per DIP)
Cicle	Repetitiu
Bloqueig	De cada temps per DIP

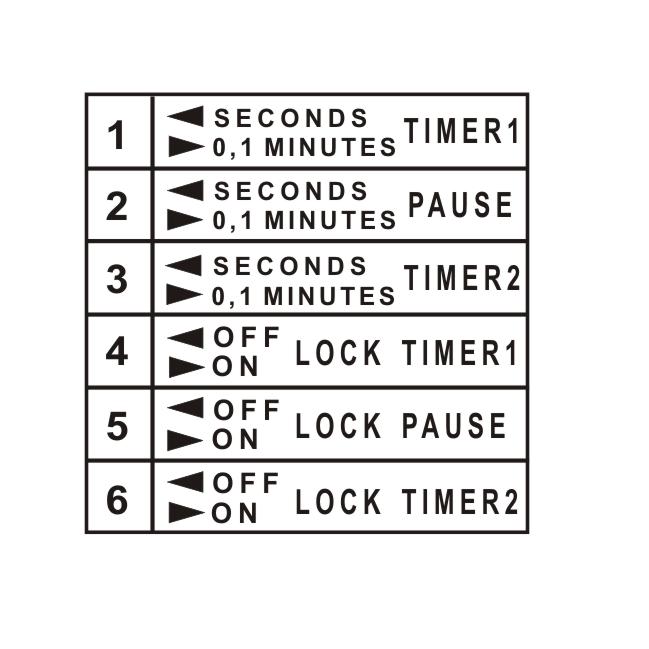

Selecció	Interruptor DIP lateral, amb l'equip sense tensió

Indicacions

LEDs	OUT 1, OUT 2 i escala (seg · × 0,1 min)

Caixa i muntatge

Format	48 × 48 mm

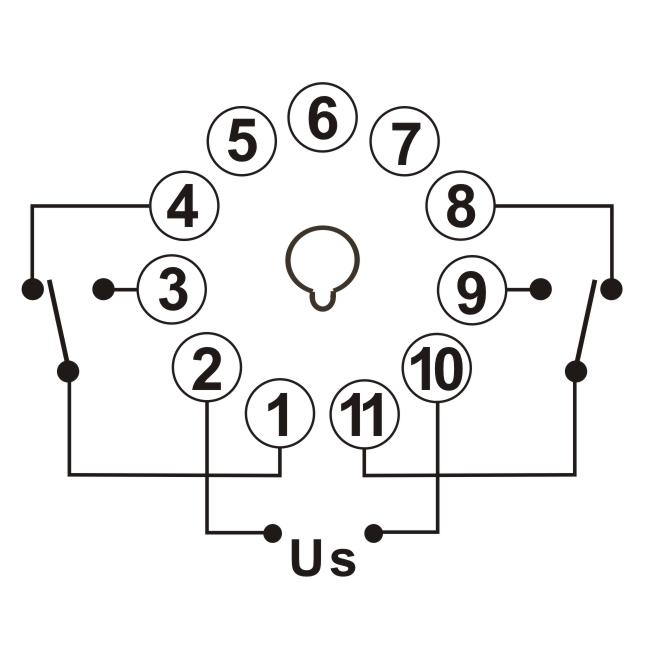

Connexió	Base undecal d'11 pins
Protecció frontal	IP65

Accessoris

ZB11-0 · base undecal per a carril DIN · PG11 · base undecal amb cargol a la part posterior · TBEU1E · base undecal aèria · MA7248 · marc de 72 × 72 a 48 × 48 mm · MA9648 · marc de 96 × 96 a 48 × 48 mm · MA96D48 · marc de 96 × 48 a 48 × 48 mm
