XCT82R · REGULADOR DE TEMPERATURA MULTIFUNCIÓ AMB 2 ALARMES

REGULADOR DE TEMPERATURA MULTIFUNCIÓ AMB 2 ALARMES

Descripció
Especificacions

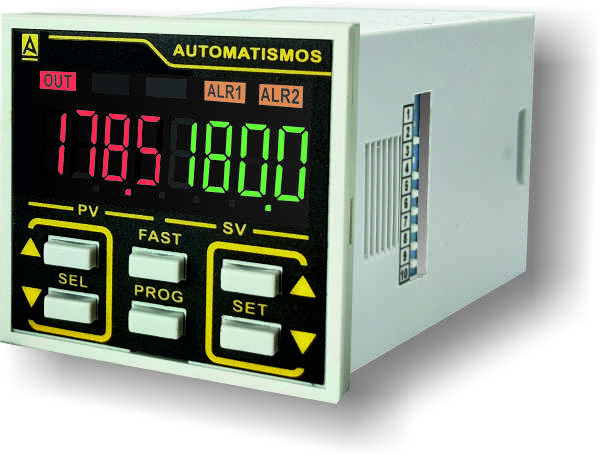

Regulador de temperatura PID multisonda XCT82R: Pt100, termoparell J, T o K en un sol equip, autotuning, 2 alarmes i frontal IP65. 48 × 48.

Tipus de producte:	Regulador de temperatura digital PID multisonda
Instal·lació:	Panell 48 × 48 mm, base undecal
Regulació:	PID complet amb autotuning o ON-OFF
Sondes:	Pt100 (2 o 3 fils), termoparell J, T o K

Característiques

✓Un sol model en estoc per a qualsevol sonda: Pt100, J, T o K

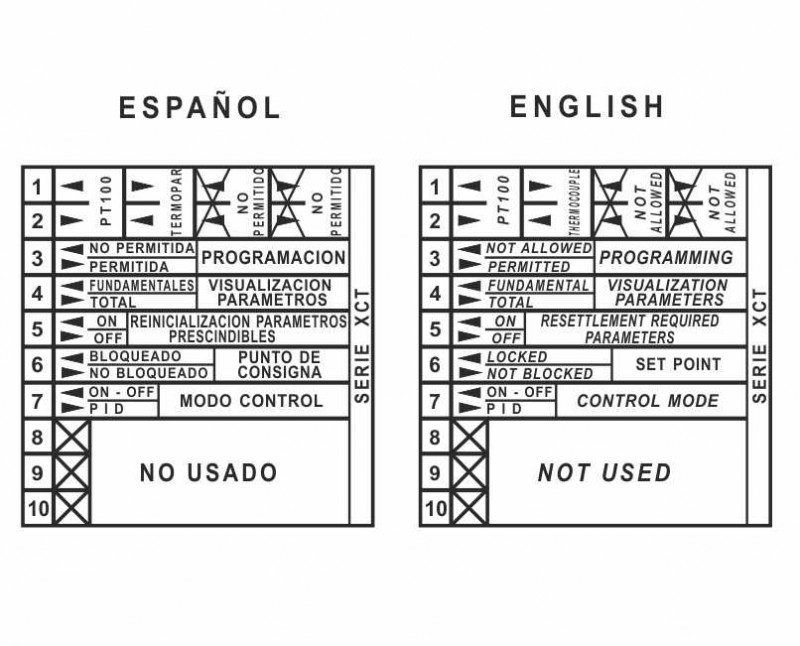

✓Tipus d'entrada configurable per interruptors DIP
✓PID complet amb dues opcions d'autotuning: sobre la consigna o un 10 % per sota
✓2 alarmes configurables: 2 x SPST 5A
✓Rampa programable de pujada de la consigna
✓Bloqueig de la consigna i dels paràmetres
✓Display LCD retroil·luminat de 2 colors amb 4 + 4 dígits
✓Frontal IP65 · format 48 × 48 mm en base undecal

Alimentació

24 / 48 / 110 / 230 VAC

Sortides

1 x SPST 8A + 2 x SPST 5A

Sonda

Pt100 · J · T · K

Format

Panell 48 × 48 · IP65

Documentació

Fitxa tècnica (PDF en castellà)Sol·licitar informació Equip a mida

Com funciona

1Amb els interruptors DIP del lateral i el paràmetre SENS es tria la sonda (Pt100, J, T o K) i la unitat.
2Amb les tecles es fixa la consigna dins dels límits US i LS; consigna i alarmes s'ajusten amb tecles directes.
3Es tria PID o ON-OFF. En PID, l'autotuning calcula P, I i D sobre la consigna o un 10 % per sota.
4Si es vol, la rampa SRR fa pujar la consigna de manera gradual, en graus per minut.

També et pot interessar

XCT65BxxRegulador PID per a Pt100 XCT55BxxRegulador PID per a termoparell J o K XCT100Analògic per a Pt100 XVRU350Termòmetre per a termoparell J i K

Preguntes freqüents

Quines sondes accepta?

Pt100 de 2 o 3 fils i termoparells J, T i K. L'entrada es configura amb els interruptors DIP i el paràmetre SENS.

Quin rang té cada sonda?

Pt100 de −199,9 a 700 °C, termoparell J de −99,9 a 900 °C, T de −199,9 a 400 °C i K de −200 a 1300 °C.

Es pot bloquejar la programació?

Sí. Es pot bloquejar la consigna i els paràmetres.

Informació general

Referència	XCT82R (24 / 48 / 110 / 230 VAC)
Substitueix	XCT80R (sense alarmes) · XCT81R (1 alarma)
Referència	XCT82R
Sèrie	X · panell 48 × 48 mm
Tipus de producte	Regulador de temperatura digital PID multisonda

Especificacions elèctriques

Alimentació	24 / 48 / 110 / 230 VAC
Consum	3,5 VA
Sortida de control	1 x SPST 8A
Sortides d'alarma	2 x SPST 5A

Sondes i rangs

Pt100 (IEC), 2 o 3 fils	−199,9 a 700 °C
Termoparell J	−99,9 a 900 °C
Termoparell T	−199,9 a 400 °C
Termoparell K	−200 a 1300 °C
Selecció de sonda	Interruptors DIP i paràmetre SENS
Trencament de sonda	Control per valor màxim i mínim

Regulació

Modes	PID complet o ON-OFF
Autotuning	Sobre la consigna o un 10 % per sota
Rampa de consigna (SRR)	En graus per minut
Alarmes	2 configurables
Memòria	EEPROM, sense manteniment

Indicacions i programació

Display	LCD retroil·luminat de 2 colors, 4 + 4 dígits
Bloquejos	Consigna i paràmetres

Caixa i muntatge

Format	48 × 48 mm
Orifici de panell	45 × 45 mm
Fixació	Suport a pressió

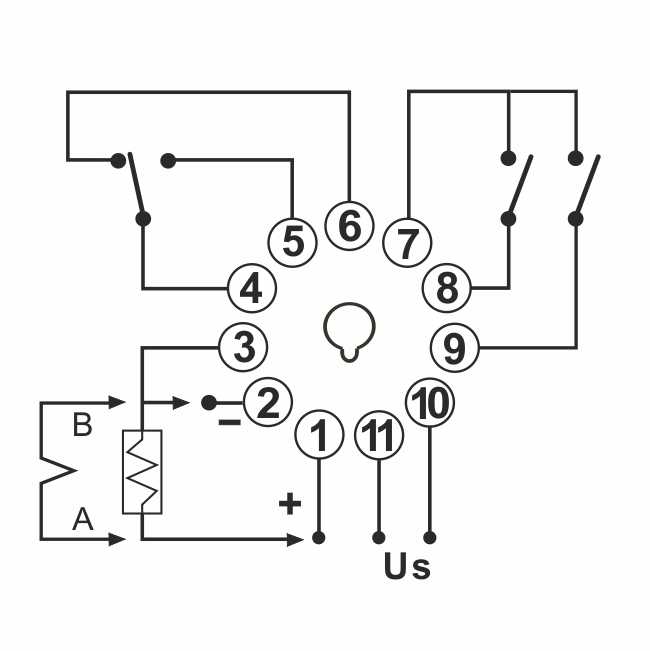

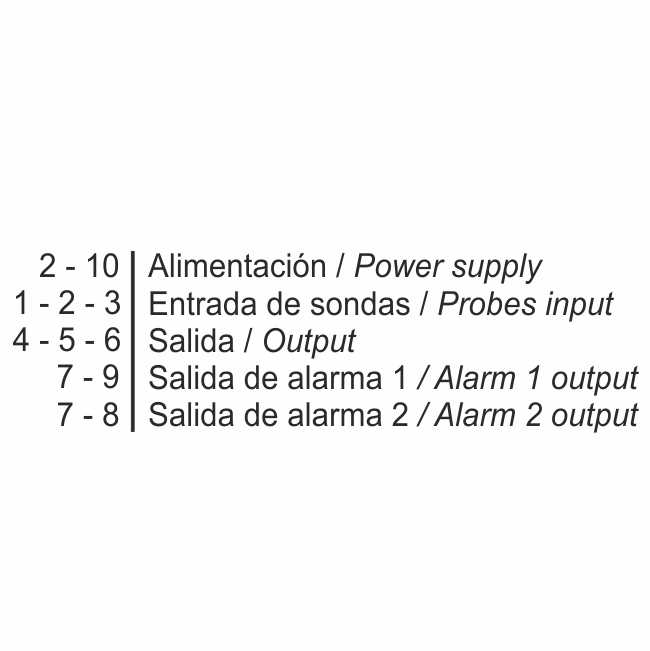

Connexió	Base undecal d'11 pins
Protecció frontal	IP65
Material	Policarbonat gris UL94-V0
Pes	≈ 210 g

Condicions ambientals

Temperatura de treball	−10 a +55 °C
Humitat relativa	< 85 %

Normativa i certificacions

Conformitat

Accessoris

ZB11-0 · base undecal per a carril DIN · PG11 · base undecal amb cargol a la part posterior · TBEU1E · base undecal aèria · MA7248 · marc de 72 × 72 a 48 × 48 mm · MA9648 · marc de 96 × 96 a 48 × 48 mm · MA96D48 · marc de 96 × 48 a 48 × 48 mm
