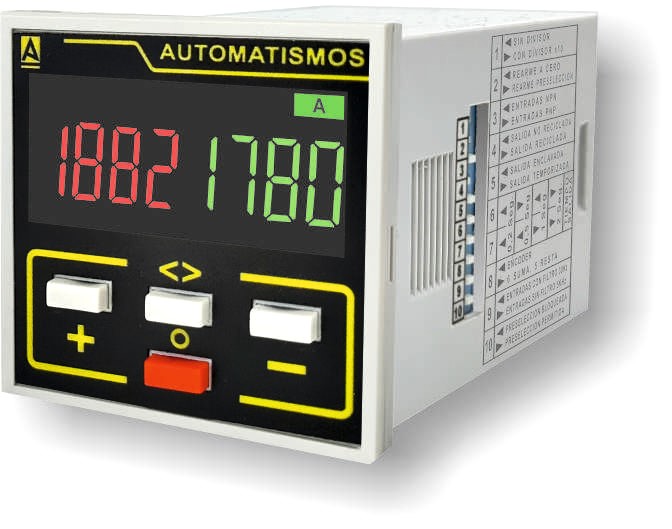

XTDU316 · TEMPORITZADOR ESCALA MILISEGONS

TEMPORITZADOR DIGITAL D'ALTA VELOCITAT

Descripció
Especificacions

Temporitzador digital d'alta velocitat XTDU316: des de 0,001 s, 4 funcions, entrades NPN o PNP i display bicolor RUN / PRESET. Panell 48 × 48.

Tipus de producte:	Temporitzador digital d'alta velocitat
Instal·lació:	Panell 48 × 48 mm, base undecal
Funcions:	4 (A a D), per DIP
Entrades:	Arrencada, aturada del comptatge i posada a zero · NPN o PNP

Característiques

✓Escala de mil·lisegons: temps des de 0,001 s
✓4 escales fins a 9999 s
✓Entrades NPN o PNP, seleccionables per DIP
✓Display bicolor RUN / PRESET: preselecció i temps alhora
✓Reset frontal anul·lable
✓Font auxiliar de 12 VDC 50 mA per alimentar sensors
✓Memòria després d'un tall de xarxa i frontal IP65

Alimentació

230 VAC · 24 VAC · 24 VDC

Sortida

1 contacte commutat

Temps

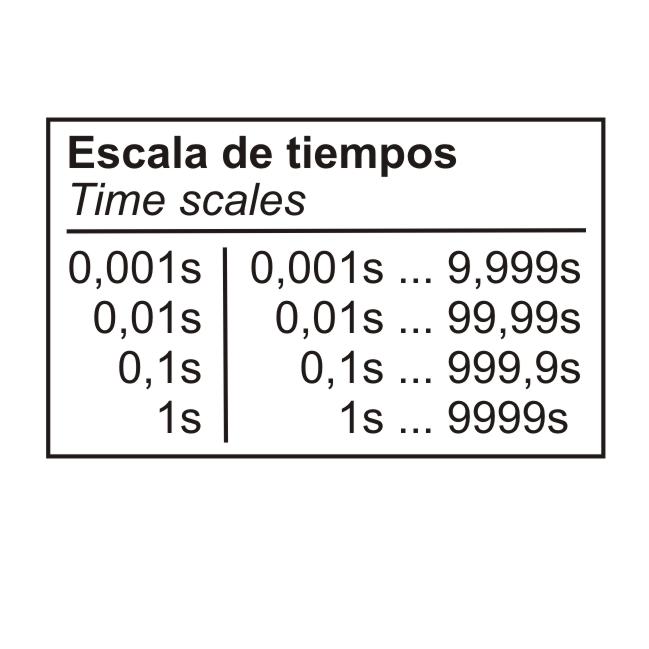

0,001 s … 9999 s

Format

48 × 48 · IP65

Documentació

Fitxa tècnica (PDF en castellà)Sol·licitar informació Equip a mida

Com funciona

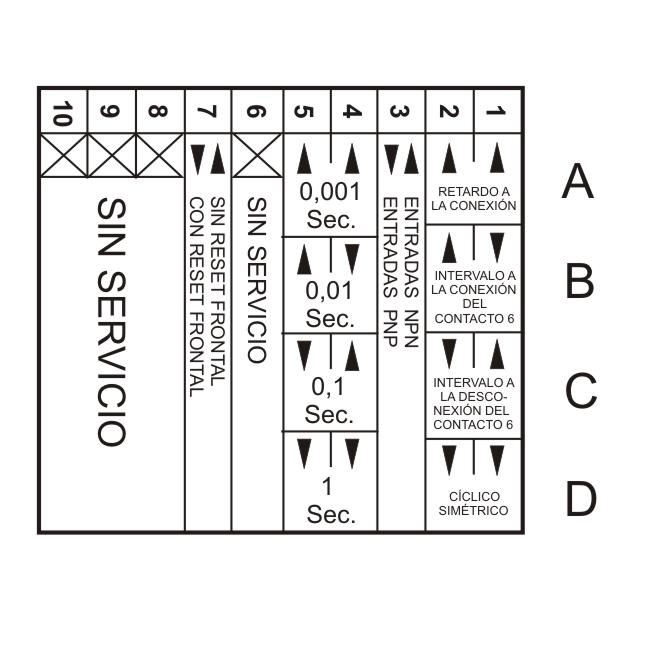

1Amb l'equip sense tensió es trien la funció, l'escala i la polaritat de les entrades amb el DIP lateral.
2El temps es preselecciona des del frontal.
3La temporització comença amb l'entrada d'arrencada, o en donar tensió si ja està tancada.
4En arribar al temps T commuta la sortida; la posada a zero la desactiva i torna el temps a zero.

També et pot interessar

XTDU302Digital multifunció XLT4HDigital 8 funcions, 8 escales XCEU502Comptador de doble preselecció XTDU321Digital amb 2 sortides

Preguntes freqüents

Quin és el temps mínim?

0,001 s a l'escala més ràpida; en total té 4 escales fins a 9999 s.

Admet sensors NPN i PNP?

Sí, la polaritat de les entrades es tria amb el DIP lateral; a més dona 12 VDC 50 mA per alimentar el sensor.

Es pot anul·lar el reset del frontal?

Sí, el reset frontal és anul·lable.

Informació general

Referència	XTDU316 (230 VAC · 24 VAC · 24 VDC)
Referència	XTDU316
Sèrie	X · panell 48 × 48 mm
Tipus de producte	Temporitzador digital d'alta velocitat

Especificacions elèctriques

Alimentació	230 VAC · 24 VAC · 24 VDC
Tipus d'alimentació	Transformador (en VAC)
Sortida	1 contacte commutat
Font auxiliar	12 VDC 50 mA

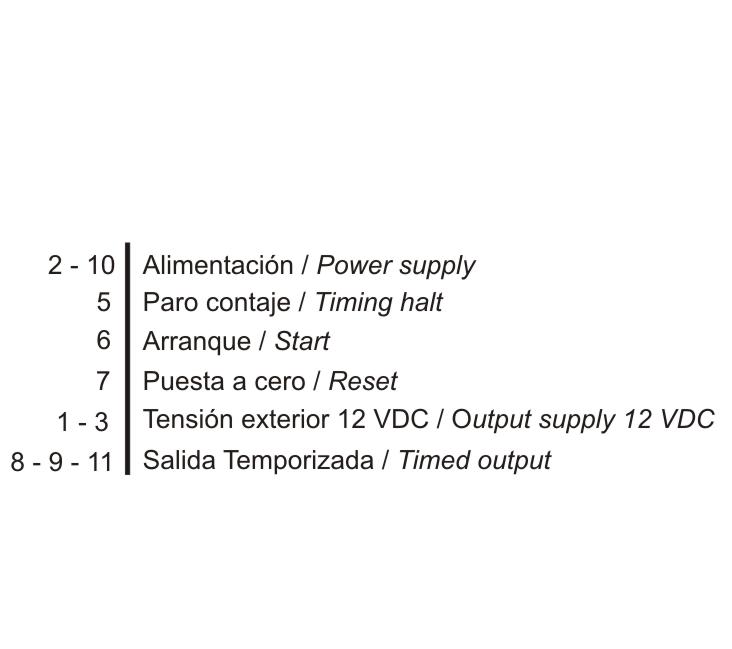

Entrades	Arrencada · aturada del comptatge · posada a zero · NPN o PNP

Temps i funcions

Rang	0,001 s a 9999 s
Escales	4
Funcions	A: retard a la connexió · B: interval a la connexió · C: interval a la desconnexió · D: cíclic simètric
Reset frontal	Anul·lable
Memòria després d'un tall de xarxa	Sí

Indicacions

Display

Bicolor RUN / PRESET

Caixa i muntatge

Format	48 × 48 mm
Orifici de panell	45 × 45 mm
Fixació	Suport a pressió

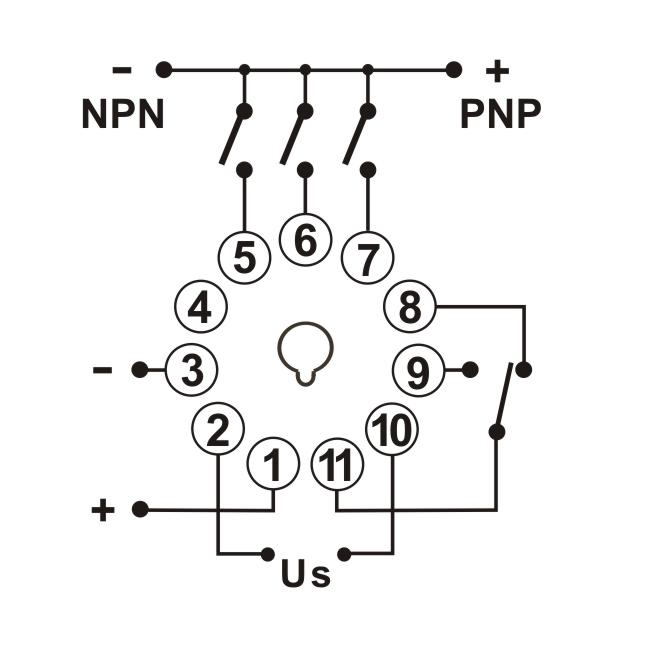

Connexió	Base undecal d'11 pins
Frontal	IP65
Material	Policarbonat gris UL94-V0
Pes	≈ 170 g

Condicions ambientals

Temperatura de treball	−10 a +55 °C
Temperatura d'emmagatzematge	−25 a +85 °C

Normativa i certificacions

Conformitat

CE · 2014/35/UE · 2014/30/UE

Accessoris

ZB11-0 · base undecal per a carril DIN · PG11 · base undecal amb cargol a la part posterior · TBEU1E · base undecal aèria · MA7248 · marc de 72 × 72 a 48 × 48 mm · MA9648 · marc de 96 × 96 a 48 × 48 mm · MA96D48 · marc de 96 × 48 a 48 × 48 mm
