XCEU522 - XCEC522 CONTADOR CON FACTOR DE ESCALA

CONTADOR CON FACTOR DE ESCALA

Descripción
Especificaciones

Contador XCEU522 / XCEC522 con factor de escala: lectura directa en metros, litros o piezas, 1 o 2 preselecciones y totalizador. 10 kHz.

Tipo de producto:	Contador preselector digital con factor de escala
Instalación:	Panel 48 × 48 mm: base undecal (U) o conectores enchufables (C)
Preselecciones:	1 o 2
Entradas:	A, B y reset (Z) · NPN o PNP

Características

✓Factor de escala (prescaler) de 2 cifras enteras y 4 decimales: convierte los impulsos en metros, litros o piezas
✓Totalizador incorporado
✓Una o dos preselecciones, con una salida para cada una
✓Contaje ascendente o descendente hasta 9 999 999 a 10 kHz, con punto decimal programable
✓Entradas NPN o PNP y fuente de 12 VDC 50 mA para el sensor
✓Frontal IP65; versión U con base undecal o C con conectores

Alimentación

24 … 230 VAC · 12/24 VDC

Salidas

SPDT + SPST · 8 A

Contaje

9 999 999 · 10 kHz

Formato

48 × 48 · IP65

Documentación

Ficha técnica Solicitar información Equipo a medida

Cómo funciona

1Con el equipo sin tensión se eligen la función y la polaridad de las entradas con el DIP lateral.
2Con PROG y RUN a la vez se programan el factor de escala, el punto decimal y, si el modo lo requiere, las temporizaciones de las salidas; con PROG, las preselecciones.
3Cuando el contaje llega a una preselección se activa su salida (F o L), enclavada o temporizada según el DIP.
4Cada impulso se multiplica por el factor de escala: el display muestra directamente la magnitud (m, l, piezas) y el contaje puede ir hacia arriba o hacia abajo.

También te puede interesar

XCEU502Doble preselección, contador de lotes XCEU6021 preselección, display bicolor XLC4HSustituto de los LC de otras marcas SCEU029Contador por flanco con factor de escala

Preguntas frecuentes

¿Necesita una fuente para el sensor?

No. Lleva una fuente de 12 VDC y 50 mA en los bornes 1 (+) y 3 (−) del XCEU522; si se supera el consumo aparece OVERLOAD.

¿Para qué sirve el factor de escala?

Para leer directamente en la unidad que interesa: por ejemplo, metros de material o litros de un caudalímetro, en vez de impulsos.

¿Qué diferencia hay entre XCEU522 y XCEC522?

Las mismas funciones: el XCEU522 se conecta en base undecal y el XCEC522 lleva conectores enchufables.

Información general

Referencias	XCEU522 (base undecal) · XCEC522 (conectores enchufables) (24 / 48 / 110 / 230 VAC · 12 / 24 VDC)
Serie	X · panel 48 × 48 mm
Tipo de producto	Contador preselector digital con factor de escala

Especificaciones eléctricas

Alimentación	24 / 48 / 110 / 230 VAC · 12 / 24 VDC
Consumo	2,3 VA
Salidas	1 x SPDT + 1 x SPST · 8A 250 VAC
Fuente para sensores	12 VDC 50 mA

Contaje

Capacidad	Hasta 9 999 999
Velocidad	Hasta 10 kHz
Preselecciones	1 o 2
Factor de escala	2 cifras enteras y 4 decimales
Totalizador	Incorporado
Sentido	Ascendente o descendente
Entradas	A, B y reset (Z) · NPN o PNP por DIP
Rearme	A cero o a la preselección
Salida L	Enclavada o temporizada

Caja y montaje

Formato	48 × 48 mm
Orificio de panel	45 × 45 mm
Fijación	Soporte a presión
Frontal	IP65
Material	Policarbonato gris UL94-V0
Peso	≈ 170 g

Condiciones ambientales

Temperatura de trabajo	−10 a +55 °C
Temperatura de almacén	−25 a +85 °C

Normativa y certificaciones

Conformidad

CE · 2014/30/UE · 2014/35/UE

Accesorios

ZB11-0 · base undecal para carril DIN · PG11 · base undecal con tornillo en la parte posterior · TBEU1E · base undecal aérea · MA7248 · marco de 72 × 72 a 48 × 48 mm · MA9648 · marco de 96 × 96 a 48 × 48 mm · MA96D48 · marco de 96 × 48 a 48 × 48 mm

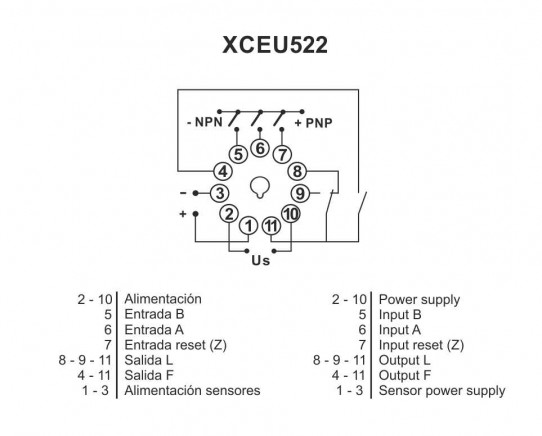

Conexionado: función de cada borne

Función	XCEU522 (undecal)	XCEC522 (conectores)
Alimentación	2 - 10	2 - 3
Entrada B	5	12
Entrada A	6	13
Entrada reset (Z)	7	11
Salida L	8 - 9 - 11	5 - 6 - 7
Salida F	4 - 11	15 - 16
Alimentación de sensores	1 (+) - 3 (−)	1 - 9
