XLC4HC / XLC4HU · CONTADOR DE IMPULSOS DIGITAL

CONTADOR DE IMPULSOS DIGITAL

Descripción
Especificaciones

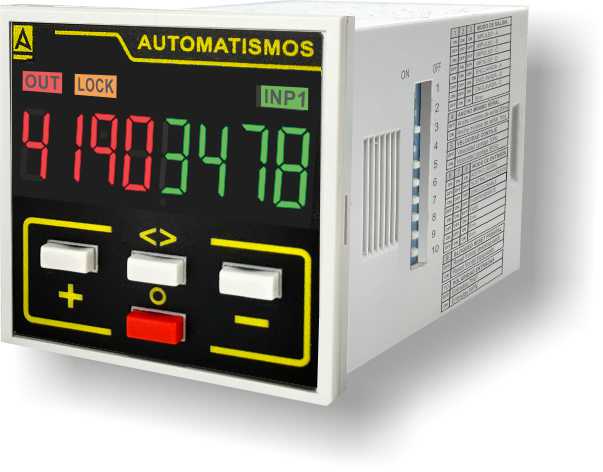

Contador digital XLC4HU / XLC4HC de 1 preselección con bloqueo de teclado exterior: aditivo, sustractivo o por fase. Sustituye a los LC.

Tipo de producto:	Contador de impulsos de 1 preselección
Instalación:	Panel 48 × 48 mm: base undecal (U) o conectores enchufables (C)
Display:	8 dígitos en dos colores: 4 de preselección y 4 de contaje
Entradas:	2 de contaje, reset (Z) y bloqueo de teclado

Características

✓Sustituye a los contadores LC de otras marcas en formato 48 × 48
✓Bloqueo del teclado frontal por entrada exterior: nadie cambia la preselección sin autorización
✓Contaje aditivo, sustractivo, direccionable o por fase (encoder)
✓Display de 8 dígitos en dos colores: preselección y contaje a la vez
✓Contaje hasta 5 kHz
✓Fuente de 12 VDC 50 mA para alimentar el sensor
✓Frontal IP65; versión U con base undecal o C con conectores

Alimentación

24 … 230 VAC · 12/24 VDC

Salida

1 x SPDT 8A

Contaje

9 999 (4 + 4) · 5 kHz

Formato

48 × 48 · IP65

Documentación

Ficha técnica Solicitar información Equipo a medida

Cómo funciona

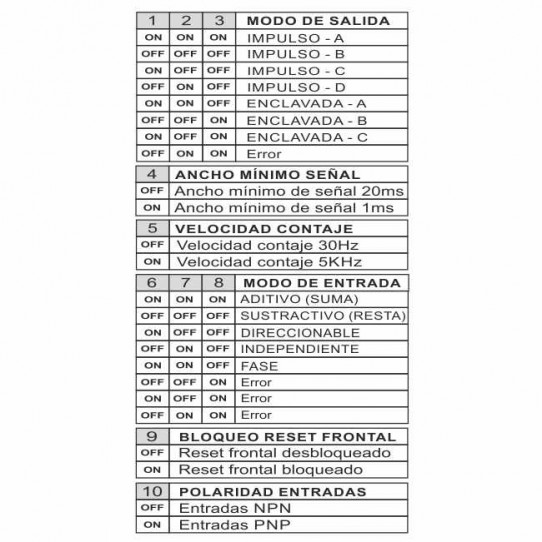

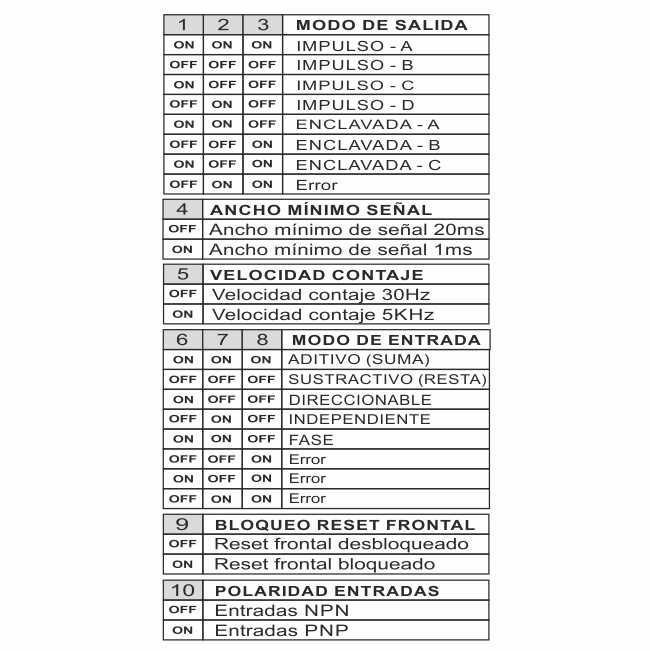

1Con el equipo sin tensión se elige el modo de contaje con el DIP lateral.
2En modo direccionable, la entrada 1 cuenta y la entrada 2 marca el sentido: en nivel bajo suma y en nivel alto resta.
3En modo suma / resta las entradas son independientes: la 1 suma y la 2 resta; en modo fase, suma cuando la fase de la entrada 1 va adelantada.
4Al llegar a la preselección se activa la salida; con la entrada de bloqueo activa no se puede cambiar el ajuste desde el teclado.

También te puede interesar

XLT4HTemporizador sustituto de los LT XCEU6021 preselección, display bicolor SCEU0111 preselección con multiplicador XCEU502Doble preselección

Preguntas frecuentes

¿Puede sustituir a un contador LC de otra marca?

Sí, el XLC4H está pensado para sustituir a los contadores LC de otras marcas en formato 48 × 48.

¿Cómo se bloquea el teclado?

Activando la entrada exterior de bloqueo de teclado (borne 4 en el XLC4HU).

¿Qué diferencia hay entre XLC4HU y XLC4HC?

Las mismas funciones: el XLC4HU se conecta en base undecal y el XLC4HC lleva conectores enchufables.

Información general

Referencias	XLC4HU (base undecal) · XLC4HC (conectores enchufables) (24 / 48 / 110 / 230 VAC · 12 / 24 VDC)
Serie	X · panel 48 × 48 mm
Tipo de producto	Contador de impulsos de 1 preselección

Especificaciones eléctricas

Alimentación	24 / 48 / 110 / 230 VAC · 12 / 24 VDC
Salida	1 x SPDT 8A
Fuente para sensores	12 VDC 50 mA

Contaje

Capacidad	9 999 (4 + 4 dígitos)
Velocidad	Hasta 5 kHz
Preselecciones	1
Entradas	2 de contaje, reset (Z) y bloqueo de teclado
Modos	Aditivo, sustractivo, direccionable o por fase, por DIP

Indicaciones

Display

8 dígitos bicolor: preselección y contaje

Caja y montaje

Formato	48 × 48 mm
Orificio de panel	45 × 45 mm
Fijación	Soporte a presión
Frontal	IP65
Peso	≈ 170 g

Accesorios

ZB11-0 · base undecal para carril DIN · PG11 · base undecal con tornillo en la parte posterior · TBEU1E · base undecal aérea · MA7248 · marco de 72 × 72 a 48 × 48 mm · MA9648 · marco de 96 × 96 a 48 × 48 mm · MA96D48 · marco de 96 × 48 a 48 × 48 mm

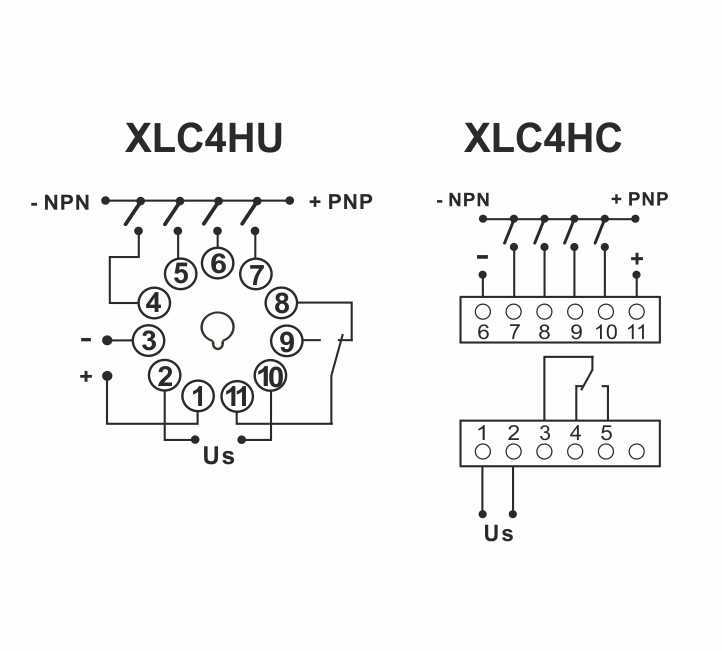

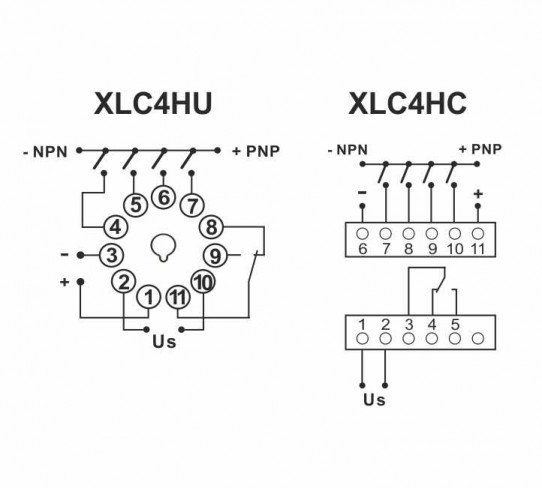

Conexionado: función de cada borne

Borne	Función
2 - 10	Alimentación
4	Bloqueo del teclado frontal
5	Entrada 2
6	Entrada 1
7	Entrada reset (Z)
8 - 9 - 11	Salida
1 - 3	Alimentación de sensores 12 VDC 50 mA
