TNDG20 / TNDA20 · CONTROL DE NIVEL DE LÍQUIDOS PARA POZO Y DEPÓSITO

Relé de nivel TNDG20 / TNDA20 para pozo y depósito: llena el depósito y para la bomba si el pozo se vacía. 230/400 VAC, 1 x SPDT 8A.

Tipo de producto:	Relé de nivel por sondas conductivas
Instalación:	Relé enchufable en base undecal
Función:	Llenado de depósito con protección de pozo
Modelos:	TNDG20 · TNDA20

Características

Alimentación

230 / 400 VAC

Salida

1 x SPDT 8A

Sensibilidad

50 – 150 kΩ

Conexión

Base undecal

1Cuando el agua del depósito baja de la sonda de mínimo, la salida pone en marcha la bomba.
2La bomba se para cuando el agua del depósito llega a la sonda de máximo.
3Si el pozo baja de su sonda de mínimo, la bomba se para aunque el depósito no esté lleno.
4La bomba no vuelve a arrancar hasta que el pozo llega a su sonda de máximo.

ZB11-0Base undecal para carril DIN

¿Qué diferencia hay entre el TNDG20 y el TNDA20?

El TNDG20 usa un común de sondas único para pozo y depósito; el TNDA20 tiene un común para cada uno, para pozo y depósito independientes.

¿Qué sondas necesita?

Dos juegos de 3 sondas conductivas, uno para el pozo y otro para el depósito, por ejemplo las SNP003.

¿Qué base lleva?

Una base undecal de 11 pines: la ZB11-0 para carril DIN o la TBEU1E aérea.

Referencias	TNDG20 · TNDA20 (230 / 400 VAC)
Serie	T · relé enchufable
Tipo de producto	Relé de nivel por sondas conductivas
Función	Llenado de depósito con protección de pozo

Alimentación	230 / 400 VAC · 50/60 Hz
Salida	1 x SPDT 8A 250 VAC

Sensibilidad	Ajustable de 50 a 150 kΩ
Entradas	Máximo y mínimo de pozo · máximo y mínimo de depósito
Común	TNDG20: único · TNDA20: doble

Formato	90 × 80 × 36 mm
Conexión	Base undecal de 11 pines: ZB11-0 (carril DIN) o TBEU1E (aérea)
Material	Policarbonato gris UL94-V0
Peso	≈ 170 g

Temperatura de trabajo	−10 a +55 °C
Temperatura de almacén	−25 a +85 °C

Conformidad

CE · 2014/35/UE · 2014/30/UE

Referencia	Uso	Común de sondas	Alimentación	Conexión
TNDG20	Pozo y depósito con común único	Único (borne 7)	230 / 400 VAC	Base undecal
TNDA20	Pozo y depósito independientes	Doble (pozo 7 · depósito 9)	230 / 400 VAC	Base undecal

ZB11-0 · base undecal para carril DIN · TBEU1E · base undecal aérea

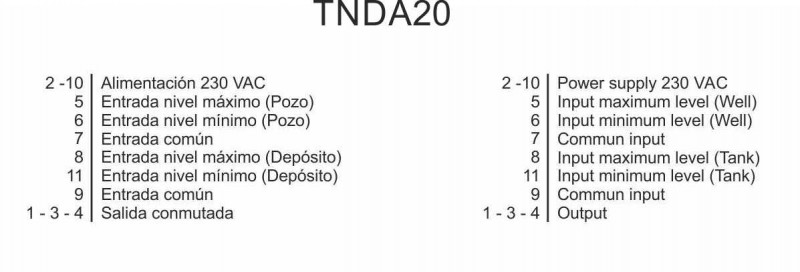

Borne	TNDG20	TNDA20
1	Común de la salida	Común de la salida
2	Alimentación (con 10 o 11)	Alimentación (con 10)
3	Salida 1-3: cerrada con la bomba parada	Salida 1-3: cerrada con la bomba parada
4	Salida 1-4: cerrada con la bomba en marcha	Salida 1-4: cerrada con la bomba en marcha
5	Sonda de máximo del pozo	Sonda de máximo del pozo
6	Sonda de mínimo del pozo	Sonda de mínimo del pozo
7	Común de sondas (pozo y depósito)	Común de sondas del pozo
8	Sonda de máximo del depósito	Sonda de máximo del depósito
9	Sonda de mínimo del depósito	Común de sondas del depósito
10	Alimentación 230 VAC (con 2)	Alimentación 230 VAC (con 2)
11	Alimentación 400 VAC (con 2)	Sonda de mínimo del depósito
