ZMCV11 · CÍCLICO ASIMÉTRICO, MULTIFUNCIÓN, MULTITENSIÓN



TEMPORIZADOR CÍCLICO MULTITENSIÓN, MULTIESCALA Y MULTIFUNCIÓN



Temporizador cíclico asimétrico ZMCV11: ON y OFF independientes de 0,1 s a 10 días, de 12 a 250 VAC y 12 a 32 VDC. 4 funciones, 17,5 mm.

Tipo de producto: Temporizador cíclico asimétrico
Instalación: Carril DIN, 1 módulo
Funciones: 4 (A a D): 2 cíclicas asimétricas y 2 de doble temporización
Aplicaciones: Riego, dosificación y agitadores

Características

  • ✓Dos preselecciones independientes: tiempo de ON (T1) y de OFF (T2)
  • ✓10 escalas de tiempo: de 0,1 s a 10 días
  • ✓Multitensión real: de 12 a 250 VAC y de 12 a 32 VDC
  • ✓2 modos cíclicos y 2 de ciclo único (doble temporización)
  • ✓Selección del modo con interruptor DIP lateral
  • ✓LEDs indicadores de maniobra
  • ✓Caja de 1 módulo (17,5 mm)
Alimentación
12…250 VAC · 12…32 VDC
Salida
1 x SPDT 8A
Tiempos
0,1 s … 10 días
Montaje
Carril DIN · 17,5 mm

Cómo funciona

  1. 1Con el equipo sin tensión se elige el modo con el interruptor DIP lateral.
  2. 2Se ajustan por separado los tiempos T1 y T2 con sus potenciómetros.
  3. 3En los modos A y B la salida alterna ON y OFF continuamente desde que recibe tensión (B empieza invertido).
  4. 4En los modos C y D la doble temporización arranca a la conexión (C) o a la desconexión (D) de la entrada Start.

Preguntas frecuentes

¿Se pueden ajustar el ON y el OFF por separado?

Sí. T1 y T2 son dos preselecciones independientes, cada una con su escala, de 0,1 s a 10 días.

¿Para qué sirve la entrada Start?

Arranca la doble temporización en los modos C (a la conexión) y D (a la desconexión).

¿Qué tensiones admite?

De 12 a 250 VAC (50/60 Hz) y de 12 a 32 VDC, con la misma referencia.


Información general

Referencia ZMCV11  (12 … 250 VAC 50/60 Hz · 12 … 32 VDC)
Serie Z · modular carril DIN 17,5 mm
Tipo de producto Temporizador cíclico asimétrico multitensión

Especificaciones eléctricas

Alimentación 12 … 250 VAC 50/60 Hz · 12 … 32 VDC
Consumo 1,7 W
Salida 1 x SPDT 8A 250 VAC
Entrada de mando Start (2-3), en los modos C y D

Tiempos

Preselecciones T1 y T2 independientes
Rango 0,1 s a 10 días
Escalas 1 s · 10 s · 100 s · 1 min · 10 min · 100 min · 1 h · 10 h · 100 h · 10 días

Caja y montaje

Formato 1 módulo · 17,5 × 90 × 58,5 mm
Montaje Carril DIN
Material Poliamida PA6 gris · UL94-HB
Peso ≈ 72 g

Condiciones ambientales

Temperatura de trabajo −10 a +55 °C
Temperatura de almacén −25 a +85 °C

Normativa y certificaciones

Conformidad CE

Modos de trabajo

Modo Funcionamiento
A Cíclico asimétrico
B Cíclico asimétrico invertido
C Doble temporización a la conexión de la entrada Start
D Doble temporización a la desconexión de la entrada Start

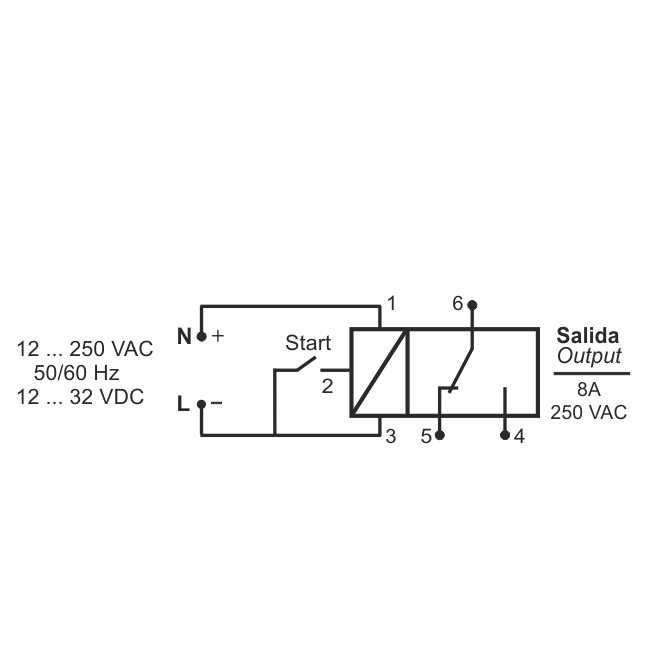

Conexionado: función de cada borne

Borne Función
1 Alimentación (con 3)
2 Entrada Start (con 3)
3 Alimentación (con 1) y Start (con 2)
4 Salida conmutada (4-5-6)
5 Salida conmutada (4-5-6)
6 Salida conmutada (4-5-6)

El común y los contactos de la salida 4-5-6 se indican en el esquema de la ficha técnica.
