XTD306 · TEMPORIZADOR CRECIENTE / DECRECIENTE



TEMPORIZADOR DIGITAL CRECIENTE / DECRECIENTE



Temporizador digital XTD306 creciente o decreciente: 4 modos, de 0,01 s a 99,9 h en 8 escalas, preselección y tiempo a la vista. 48 × 48, IP65.

Tipo de producto: Temporizador digital multifunción
Instalación: Panel 48 × 48 mm, base undecal
Modos: 4: A a D
Contaje: Creciente o decreciente (DIP lateral)

Características

  • ✓Se programa como un analógico: preselección y tiempo transcurrido visibles a la vez
  • ✓Temporización creciente o decreciente, seleccionable por DIP lateral
  • ✓4 modos de trabajo: retardo a la conexión, dos intervalos y cíclico simétrico
  • ✓8 escalas de 0,01 s a 99,9 h
  • ✓Entradas de arranque, paro de contaje y puesta a cero
  • ✓Memoria de estado tras corte de red seleccionable
  • ✓Frontal IP65 · formato 48 × 48 mm con base undecal
Alimentación
24…230 VAC · 12/24 VDC
Salida
1 x SPDT 8A
Tiempos
0,01 s … 99,9 h
Formato
Panel 48 × 48 · IP65

Cómo funciona

  1. 1Con el DIP lateral se eligen el modo (A a D), la escala de tiempo, la memoria y el sentido creciente o decreciente, con el equipo sin tensión.
  2. 2En el frontal se ajusta la preselección; la pantalla muestra a la vez la preselección y el tiempo.
  3. 3La temporización arranca al cerrar el contacto de arranque, o al dar tensión si ya está cerrado.
  4. 4La entrada de paro de contaje detiene el tiempo y la de puesta a cero desactiva la salida y pone el tiempo a cero.

Preguntas frecuentes

¿Cuenta hacia arriba o hacia abajo?

Las dos cosas: el sentido creciente o decreciente se elige con un interruptor DIP del lateral.

¿Qué modos tiene?

Cuatro: A retardo a la conexión, B intervalo a la conexión / desconexión del contacto auxiliar, C intervalo a la desconexión del contacto auxiliar y D cíclico simétrico.

¿Guarda el tiempo si se va la luz?

Si se selecciona la memoria, al volver la tensión el ciclo sigue desde donde estaba.


Información general

Referencia XTD306  (24 / 48 / 110 / 230 VAC · 12 / 24 VDC)
Serie X · panel 48 × 48 mm
Tipo de producto Temporizador digital multifunción

Especificaciones eléctricas

Alimentación 24 / 48 / 110 / 230 VAC · 12 / 24 VDC
Consumo 2,3 VA
Salida 1 x SPDT 8A 250 V

Tiempos y funciones

Modos A retardo a la conexión · B intervalo a la conexión / desconexión del contacto auxiliar · C intervalo a la desconexión del contacto auxiliar · D cíclico simétrico
Escalas 8: 0,01–9,99 s · 0,1–99,9 s · 1–999 s · 0,01–9,99 min · 0,1–99,9 min · 1–999 min · 0,01–9,99 h · 0,1–99,9 h
Sentido Creciente o decreciente
Entradas Arranque, paro de contaje y puesta a cero
Memoria Seleccionable por DIP
Selección Interruptor DIP lateral, con el equipo sin tensión

Indicaciones

Display Preselección y tiempo a la vez
LEDs OUT (salida activada), RUN y escala (HRS · MIN · SEG)

Caja y montaje

Formato 48 × 48 mm
Orificio de panel 45 × 45 mm
Fijación Soporte a presión
Conexión Base undecal de 11 pines
Protección frontal IP65
Material Policarbonato gris UL94-V0
Peso ≈ 170 g

Condiciones ambientales

Temperatura de trabajo −10 a +55 °C
Temperatura de almacén −25 a +85 °C

Normativa y certificaciones

Conformidad CE

Accesorios

ZB11-0 · base undecal para carril DIN  ·  PG11 · base undecal con tornillo en la parte posterior  ·  TBEU1E · base undecal aérea  ·  MA7248 · marco de 72 × 72 a 48 × 48 mm  ·  MA9648 · marco de 96 × 96 a 48 × 48 mm  ·  MA96D48 · marco de 96 × 48 a 48 × 48 mm

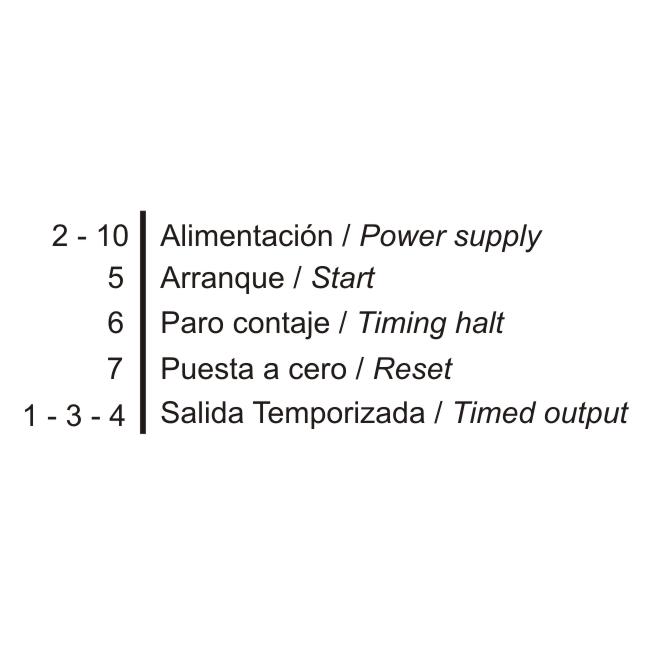

Conexionado: función de cada borne

Bornes Función
2 - 10 Alimentación
1 - 3 - 4 Salida conmutada
5 Arranque
6 Paro de contaje
7 Puesta a cero (reset)

El esquema de conexionado se puede ampliar en las imágenes que hay debajo de la foto.
