XZM001

TEMPORIZADOR MULTIESCALA, MULTIFUNCIÓN

Descripción
Especificaciones

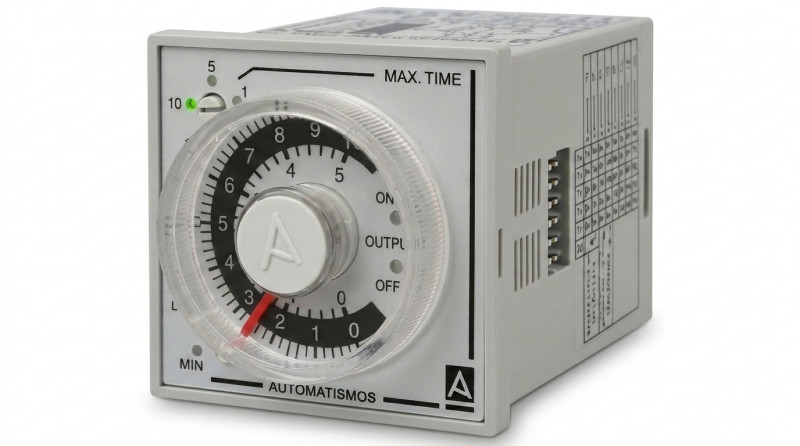

Temporizador analógico XZM001 de panel 48 × 48: 4 funciones, de 0,1 s a 50 h, 2 x SPDT 8A con salida auxiliar configurable.

Tipo de producto:	Temporizador analógico multifunción
Instalación:	Panel 48 × 48 mm, base undecal
Funciones:	4 (A a D)
Uso:	Sustituye a cualquier temporizador analógico de panel

Características

✓4 funciones de trabajo: retardo e intervalo a la conexión, cíclico simétrico y cíclico invertido
✓Gama de tiempos de 0,1 s a 50 h: fondos de 1, 5, 10 y 50 en segundos, minutos u horas
✓Segunda salida conmutada configurable por DIP: instantánea o temporizada
✓LEDs de estado de la salida
✓Formato 48 × 48 mm con base undecal: se cambia sin tocar el cableado

Alimentación

230 VAC · 24 VAC/DC

Salidas

2 x SPDT 8A

Tiempos

0,1 s … 50 h

Formato

Panel 48 × 48 mm

Documentación

Ficha técnica Solicitar información Equipo a medida

Cómo funciona

1Con el equipo sin tensión se elige la función con el interruptor DIP lateral.
2Con los conmutadores frontales se elige la escala y con el dial se ajusta el tiempo.
3En retardo a la conexión, al dar tensión empieza la temporización y al llegar al tiempo T se activa la salida hasta que se corta la alimentación.
4La puesta a cero se hace siempre al desconectar de la red.

También te puede interesar

XMD001Analógico con tiempo transcurrido XTDU302Digital multifunción ZMMV11Multifunción en carril DIN XCT100Regulador analógico Pt100

Preguntas frecuentes

¿Qué hace la salida auxiliar?

Es una segunda salida conmutada que, con el DIP, trabaja como contacto instantáneo o como segunda salida temporizada.

¿Qué tiempos admite?

De 0,1 s a 50 h, con fondos de escala de 1, 5, 10 y 50 en segundos, minutos u horas.

¿Qué base lleva?

Una base undecal de 11 pines: ZB11-0 para carril DIN, PG11 con tornillo o TBEU1E aérea.

Información general

Referencia	XZM001 (230 VAC · 24 VAC/DC)
Sustituye a	XZM011 (1 salida; el XZM001 tiene 2)
Serie	X · panel 48 × 48 mm
Tipo de producto	Temporizador analógico multifunción

Especificaciones eléctricas

Alimentación	230 VAC · 24 VAC/DC (110 VAC bajo demanda)
Consumo	2,3 VA
Salidas	2 x SPDT 8A 250 VAC (una auxiliar configurable)

Tiempos y funciones

Rango	0,1 s a 50 h
Fondos de escala	1 · 5 · 10 · 50 × segundos, minutos u horas
Funciones	4: retardo a la conexión, intervalo a la conexión, cíclico simétrico, cíclico simétrico invertido

Indicaciones

LEDs	Estado de la salida

Caja y montaje

Formato	48 × 48 mm
Orificio de panel	45 × 45 mm
Fijación	Soporte a presión
Conexión	Base undecal de 11 pines
Material	Policarbonato gris UL94-V0
Peso	≈ 84 g

Condiciones ambientales

Temperatura de trabajo	−10 a +55 °C
Temperatura de almacén	−25 a +85 °C

Normativa y certificaciones

Conformidad

CE · 2014/35/UE · 2014/30/UE

Funciones de trabajo

Función	Descripción
A	Retardo a la conexión
B	Intervalo a la conexión
C	Cíclico simétrico
D	Cíclico simétrico invertido

Accesorios

ZB11-0 · base undecal para carril DIN · PG11 · base undecal con tornillo en la parte posterior · TBEU1E · base undecal aérea · MA7248 · marco de 72 × 72 a 48 × 48 mm · MA9648 · marco de 96 × 96 a 48 × 48 mm · MA96D48 · marco de 96 × 48 a 48 × 48 mm

Conexionado: función de cada borne

Borne	Función
2 - 10	Alimentación 230 VAC (o 110 VAC)
2 - 10 - 7	Alimentación 24 VAC / 24 VDC
1 - 3 - 4	Salida conmutada
8 - 9 - 11	Salida conmutada auxiliar
