TNS020 · CONTROL DE NIVELL DE LÍQUIDS PER A POU O DIPÒSIT

Relé de nivell TNS020 per a pou o dipòsit: omplert o buidatge amb 3 sondes. 230/400 VAC, 1 x SPDT 8A, sensibilitat ajustable, base undecal.

Tipus de producte:	Relé de nivell per sondes conductives
Instal·lació:	Relé endollable en base undecal
Funció:	Omplert o buidatge de pou o dipòsit
Sondes:	3: màxim, mínim i comú

Característiques

✓Un sol equip per omplir un dipòsit o buidar un pou: es tria amb el contacte de sortida
✓En buidatge protegeix la bomba de la marxa en sec
✓Sensibilitat ajustable de 50 a 150 kΩ: també per a aigües de baixa conductivitat
✓LEDs d'estat de les sondes i de la sortida
✓Dues tensions d'alimentació en el mateix equip: 230 i 400 VAC
✓Relé endollable en base undecal: es canvia sense tocar el cablejat

Alimentació

230 / 400 VAC

Sortida

1 x SPDT 8A

Sensibilitat

50 – 150 kΩ

Connexió

Base undecal

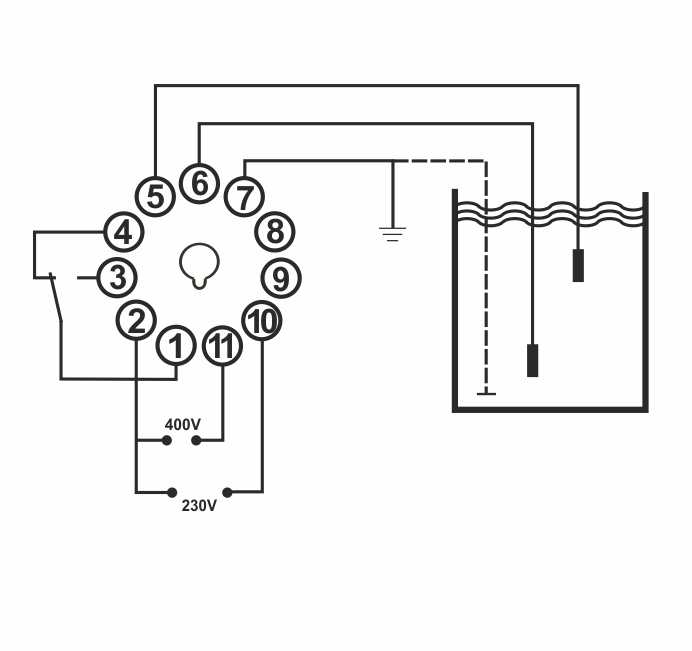

1Es col·loquen tres sondes: la comuna és la més llarga; les de mínim i màxim fixen la banda de treball.
2Omplert (sortida 1-4): la bomba arrenca quan l'aigua baixa de la sonda de mínim i s'atura en arribar a la de màxim.
3Buidatge (sortida 1-3): la bomba arrenca quan l'aigua arriba a la sonda de màxim i s'atura a la de mínim.
4Entre els dos nivells la sortida no canvia: sense arrencades contínues de la bomba.

Serveix per omplir i per buidar?

Sí. Per omplir un dipòsit es fa servir la sortida 1-4 i per buidar un pou, la sortida 1-3. El cablejat de les sondes és el mateix.

Quines sondes necessita?

Un joc de 3 sondes conductives: màxim, mínim i comú. Per exemple, el joc SNP003.

Quina base porta?

Una base undecal d'11 pins: la ZB11-0 per a carril DIN o la TBEU1E aèria.

Referència	TNS020 (230 / 400 VAC)
Referència	TNS020
Sèrie	T · relé endollable
Tipus de producte	Relé de nivell per sondes conductives
Funció	Omplert o buidatge de pou o dipòsit
Líquids	Conductius, no inflamables ni explosius

Alimentació	230 / 400 VAC · 50/60 Hz
Sortida	1 x SPDT 8A 250 VAC

Sensibilitat	Ajustable de 50 a 150 kΩ
Entrades	Màxim, mínim i comú

LEDs	Estat de les sondes i de la sortida

Format	90 × 80 × 36 mm
Connexió	Base undecal d'11 pins: ZB11-0 (carril DIN) o TBEU1E (aèria)
Material	Policarbonat gris UL94-V0
Pes	≈ 170 g

Temperatura de treball	−10 a +55 °C
Temperatura d'emmagatzematge	−25 a +85 °C

Conformitat

CE · 2014/35/UE · 2014/30/UE

ZB11-0 · base undecal per a carril DIN · TBEU1E · base undecal aèria
