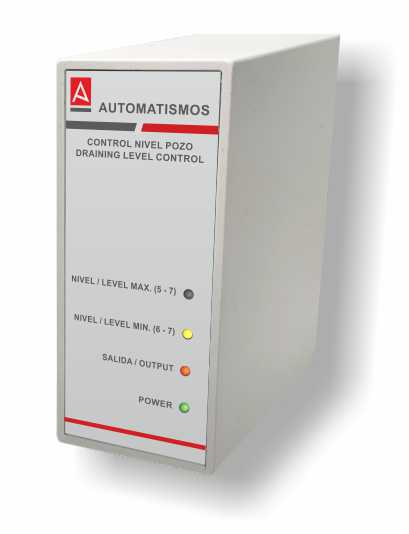

TNS020 · CONTROL DE NIVEL DE LÍQUIDOS PARA POZO O DEPÓSITO

Relé de nivel TNS020 para pozo o depósito: llenado o vaciado con 3 sondas. 230/400 VAC, 1 x SPDT 8A, sensibilidad ajustable, base undecal.

Tipo de producto:	Relé de nivel por sondas conductivas
Instalación:	Relé enchufable en base undecal
Función:	Llenado o vaciado de pozo o depósito
Sondas:	3: máximo, mínimo y común

Características

✓Un solo equipo para llenar un depósito o vaciar un pozo: se elige con el contacto de salida
✓En vaciado protege la bomba de la marcha en seco
✓Sensibilidad ajustable de 50 a 150 kΩ: también para aguas de baja conductividad
✓LEDs de estado de las sondas y de la salida
✓Dos tensiones de alimentación en el mismo equipo: 230 y 400 VAC
✓Relé enchufable en base undecal: se cambia sin tocar el cableado

Alimentación

230 / 400 VAC

Salida

1 x SPDT 8A

Sensibilidad

50 – 150 kΩ

Conexión

Base undecal

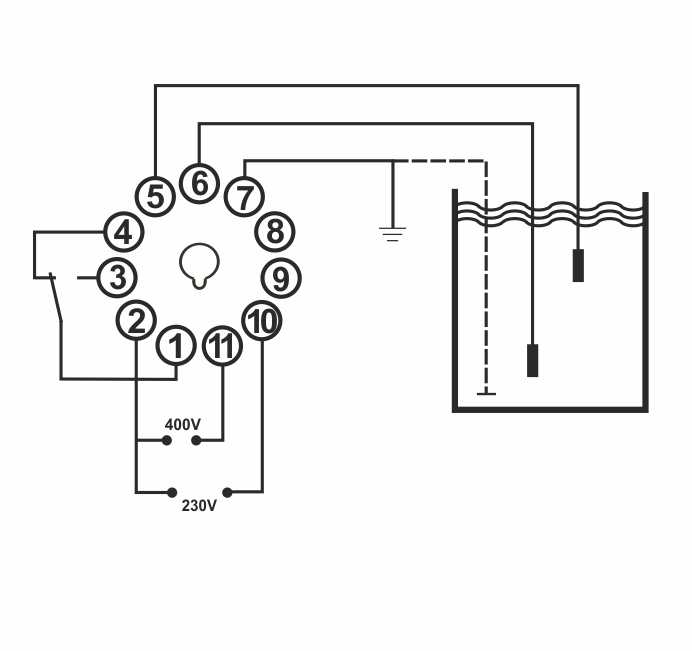

1Se colocan tres sondas: la común es la más larga; las de mínimo y máximo fijan la banda de trabajo.
2Llenado (salida 1-4): la bomba arranca cuando el agua baja de la sonda de mínimo y se para al llegar a la de máximo.
3Vaciado (salida 1-3): la bomba arranca cuando el agua llega a la sonda de máximo y se para en la de mínimo.
4Entre los dos niveles la salida no cambia: sin arranques continuos de la bomba.

¿Sirve para llenar y para vaciar?

Sí. Para llenar un depósito se usa la salida 1-4 y para vaciar un pozo, la salida 1-3. El cableado de las sondas es el mismo.

¿Qué sondas necesita?

Un juego de 3 sondas conductivas: máximo, mínimo y común. Por ejemplo, el juego SNP003.

¿Qué base lleva?

Una base undecal de 11 pines: la ZB11-0 para carril DIN o la TBEU1E aérea.

Referencia	TNS020 (230 / 400 VAC)
Serie	T · relé enchufable
Tipo de producto	Relé de nivel por sondas conductivas
Función	Llenado o vaciado de pozo o depósito
Líquidos	Conductivos, no inflamables ni explosivos

Alimentación	230 / 400 VAC · 50/60 Hz
Salida	1 x SPDT 8A 250 VAC

Sensibilidad	Ajustable de 50 a 150 kΩ
Entradas	Máximo, mínimo y común

LEDs	Estado de las sondas y de la salida

Formato	90 × 80 × 36 mm

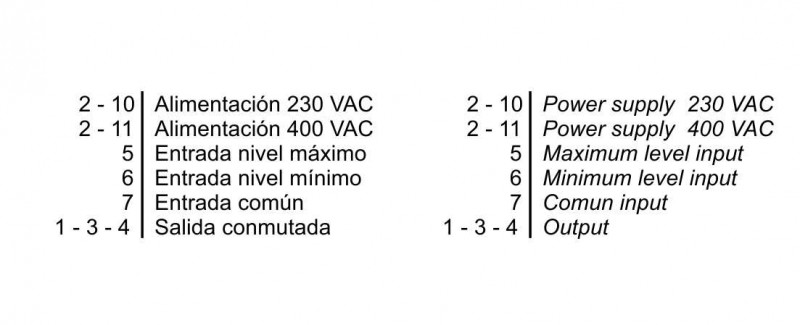

Conexión	Base undecal de 11 pines: ZB11-0 (carril DIN) o TBEU1E (aérea)
Material	Policarbonato gris UL94-V0
Peso	≈ 170 g

Temperatura de trabajo	−10 a +55 °C
Temperatura de almacén	−25 a +85 °C

Conformidad

CE · 2014/35/UE · 2014/30/UE
