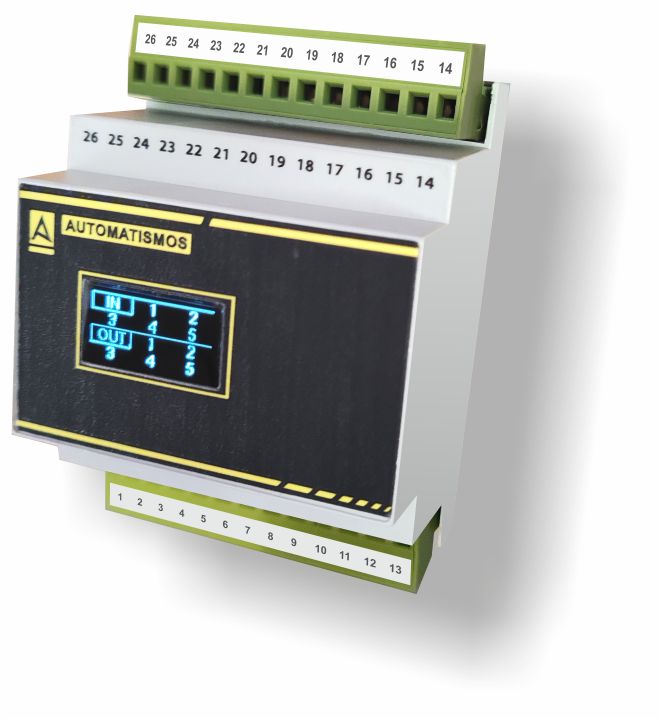

MRA005 · CONTROL D'ALTERNÀNCIA DE 5 BOMBES (BORNAS ENDOLLABLES)

Relé d'alternança MRA005 per a grups de 5 bombes: 5 entrades optoacoblades i rotació automàtica de l'ordre d'arrencada. 100–240 VAC.

Tipus de producte:	Relé d'alternança de bombes
Instal·lació:	Carril DIN, regletes endollables
Funció:	Alternança de grups de 5 bombes
Comandament:	5 entrades de comandament

Característiques

✓Rotació automàtica de l'ordre d'arrencada: les cinc bombes es reparteixen les hores
✓5 entrades de comandament optoacoblades, aïllament 3,5 kV
✓5 sortides amb contactes lliures de tensió
✓5 s entre arrencades de bombes
✓Memòria de l'última sortida activada
✓Alimentació de 100 a 240 VAC 50/60 Hz
✓Regletes endollables: es cableja al taller i es canvia al camp

Alimentació

100 – 240 VAC

Sortides

5 x SPST-NO 5A

Bombes

Muntatge

Carril DIN

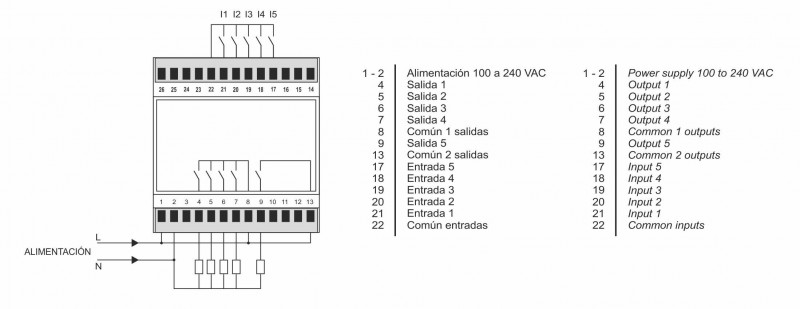

1Les entrades de comandament (I1 a I5) reben la demanda d'un pressòstat, un relé de nivell o un flotador.
2Cada vegada que s'obre el contacte de l'entrada 1 (I1) es produeix una alternança: la propera vegada arrenca la bomba següent.
3Segons les entrades actives es posen en marxa més bombes, amb 5 s entre arrencades.
4Així les cinc bombes treballen per torns i cap no es desgasta més que les altres.

Quan canvia l'ordre d'arrencada?

Cada vegada que s'obre el contacte de l'entrada 1 (I1) es produeix una alternança.

Quines sortides té?

5 x SPST normalment oberts de 5 A 250 VAC, amb contactes lliures de tensió.

A quina tensió s'alimenta?

De 100 a 240 VAC, 50/60 Hz.

Referència	MRA005 (100 – 240 VAC)
Referència	MRA005
Sèrie	M · modular carril DIN
Tipus de producte	Relé d'alternança de bombes amb senyal extern
Bombes	5

Entrades	5 entrades de comandament
Tipus	15 VAC optoacoblades · aïllament 3,5 kV

Alternança	Rotació automàtica de l'ordre d'arrencada
Temps entre arrencades	5 s
Memòria	Última sortida activada

Temperatura de treball	−10 a +55 °C
Temperatura d'emmagatzematge	−25 a +85 °C

Conformitat

CE · 2014/35/UE · 2014/30/UE
