MRA005 · CONTROL DE ALTERNANCIA DE 5 BOMBAS (BORNAS ENCHUFABLES)

CONTROL DE ALTERNANCIA DE 5 BOMBAS

Descripción
Especificaciones

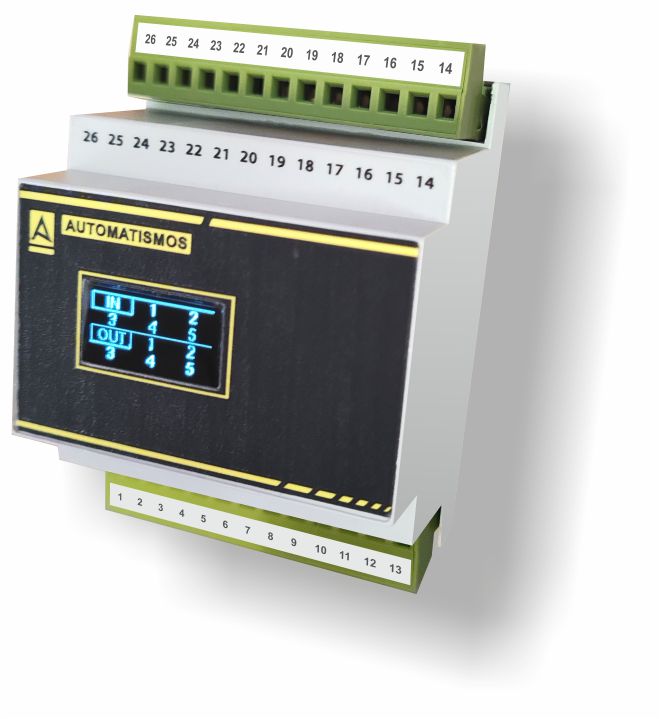

Relé de alternancia MRA005 para grupos de 5 bombas: 5 entradas optoacopladas y rotación automática del orden de arranque. 100–240 VAC.

Tipo de producto:	Relé de alternancia de bombas
Instalación:	Carril DIN, regletas enchufables
Función:	Alternancia de grupos de 5 bombas
Mando:	5 entradas de mando

Características

✓Rotación automática del orden de arranque: las cinco bombas se reparten las horas
✓5 entradas de mando optoacopladas, aislamiento 3,5 kV
✓5 salidas con contactos libres de tensión
✓5 s entre arranques de bombas
✓Memoria de la última salida activada
✓Alimentación de 100 a 240 VAC 50/60 Hz
✓Regletas enchufables: se cablea en taller y se cambia en campo

Alimentación

100 – 240 VAC

Salidas

5 x SPST-NO 5A

Bombas

Montaje

Carril DIN

Documentación

Ficha técnica Solicitar información Equipo a medida

Cómo funciona

1Las entradas de mando (I1 a I5) reciben la demanda de un presostato, un relé de nivel o un flotador.
2Cada vez que se abre el contacto de la entrada 1 (I1) se produce una alternancia: la próxima vez arranca la bomba siguiente.
3Según las entradas activas se ponen en marcha más bombas, con 5 s entre arranques.
4Así las cinco bombas trabajan por turnos y ninguna se desgasta más que las demás.

También te puede interesar

MRA004Alternancia de 4 bombas YRA006Alternancia de 3 bombas TABV033 bombas en base undecal YRA002Alternancia de 2 bombas

Preguntas frecuentes

¿Cuándo cambia el orden de arranque?

Cada vez que se abre el contacto de la entrada 1 (I1) se produce una alternancia.

¿Qué salidas tiene?

5 x SPST-NO 5A 250 VAC, con contactos libres de tensión.

¿A qué tensión se alimenta?

De 100 a 240 VAC, 50/60 Hz.

Información general

Referencia	MRA005 (100 – 240 VAC)
Serie	M · modular carril DIN
Tipo de producto	Relé de alternancia de bombas con señal externa
Bombas	5

Especificaciones eléctricas

Alimentación	100 – 240 VAC · 50/60 Hz
Consumo	< 15 VA
Salidas	5 x SPST-NO 5A 250 VAC
Vida mecánica	15.000.000 maniobras mínimo
Vida eléctrica	100.000 maniobras a 250 VAC

Entradas

Entradas	5 entradas de mando
Tipo	15 VAC optoacopladas · aislamiento 3,5 kV

Funciones

Alternancia	Rotación automática del orden de arranque
Tiempo entre arranques	5 s
Memoria	Última salida activada

Caja y montaje

Formato	90 × 62,5 × 70 mm
Montaje	Carril DIN
Conexión	Regletas enchufables
Material	Policarbonato gris UL94-V0
Peso	≈ 170 g

Condiciones ambientales

Temperatura de trabajo	−10 a +55 °C
Temperatura de almacén	−25 a +85 °C

Normativa y certificaciones

Conformidad

CE · 2014/35/UE · 2014/30/UE

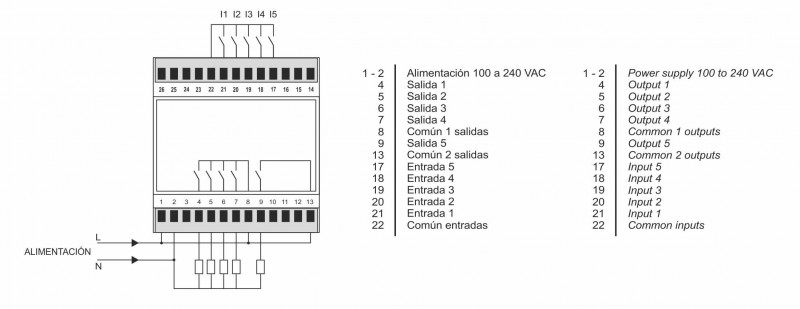

Conexionado: función de cada borne

Borne	Función
1	Alimentación 100 – 240 VAC (con 2)
2	Alimentación 100 – 240 VAC (con 1)
4	Salida 1
5	Salida 2
6	Salida 3
7	Salida 4
8	Común 1 de las salidas
9	Salida 5
13	Común 2 de las salidas
17	Entrada 5
18	Entrada 4
19	Entrada 3
20	Entrada 2
21	Entrada 1
22	Común de las entradas

El esquema de conexionado se puede ampliar en las imágenes que hay debajo de la foto.
