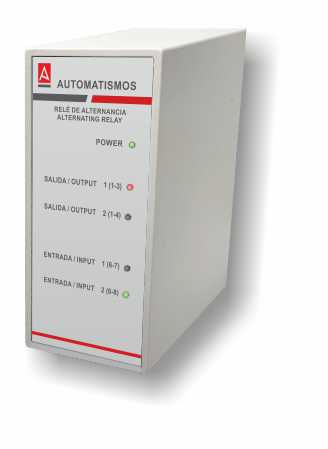

TABV02 · RELÉ D'ALTERNANÇA DE 2 BOMBES

RELÉ D'ALTERNANÇA DE 2 BOMBES

Descripció
Especificacions

Relé d'alternança TABV02 per a 2 bombes amb senyal extern: alternança o les dues alhora si puja la demanda. Multitensió, base undecal.

Tipus de producte:	Relé d'alternança de bombes
Instal·lació:	Relé endollable en base undecal
Funció:	Alternança o simultaneïtat de 2 bombes
Comandament:	Senyal extern: relé de nivell, pressòstat o boia

Característiques

✓Cada demanda arrenca la bomba següent: les dues es reparteixen les hores
✓Entrada de simultaneïtat: si la demanda puja, entren les dues bombes
✓Entrades optoacoblades, aïllament 3,5 kV
✓Multitensió amb transformador: 24, 48, 110, 230 o 380 VAC i 12 o 24 VDC
✓LEDs d'alimentació i d'estat de les sortides
✓Relé endollable en base undecal: es canvia sense tocar el cablejat

Alimentació

24 … 380 VAC · 12/24 VDC

Sortides

2 x SPST 8A

Bombes

Connexió

Base undecal

Documentació

Fitxa tècnica (PDF en castellà)Sol·licitar informació Equip a mida

Com funciona

1El senyal extern (relé de nivell, pressòstat o flotador) tanca l'entrada d'alternança (6-8).
2A cada demanda el TABV02 connecta la bomba següent: sortida 1 (1-3) o sortida 2 (1-4).
3Si es tanca també l'entrada de simultaneïtat (6-7), amb un nivell 2 o un pressòstat d'alta, entren les dues bombes.
4La bomba de reserva no queda mesos aturada.

També et pot interessar

TABV03Alternança de 3 bombes YRA0022 bombes en carril DIN ZALV01Alternança bàsica, 17,5 mm TNS020Relé de nivell pou o dipòsit

Preguntes freqüents

Quin senyal necessita?

Un contacte extern: un relé de nivell, un pressòstat o un flotador connectat a l'entrada d'alternança.

Poden funcionar les dues bombes alhora?

Sí. En tancar l'entrada de simultaneïtat (6-7) es connecten les dues sortides.

Quina base porta?

Una base undecal d'11 pins: la ZB11-0 per a carril DIN o la TBEU1E aèria.

Informació general

Referència	TABV02 (24 / 48 / 110 / 230 / 380 VAC · 12 / 24 VDC)
Referència	TABV02
Sèrie	T · relé endollable
Tipus de producte	Relé d'alternança de bombes amb senyal extern
Bombes	2

Especificacions elèctriques

Alimentació	24 / 48 / 110 / 230 / 380 VAC · 12 / 24 VDC
Tipus d'alimentació	Transformador (en VAC)
Sortides	2 x SPST 8A

Entrades

Entrades	Alternança i simultaneïtat
Tipus	15 VAC optoacoblades · aïllament 3,5 kV

Indicacions

LEDs	Alimentació i estat de les sortides

Caixa i muntatge

Format	90 × 80 × 36 mm
Connexió	Base undecal d'11 pins: ZB11-0 (carril DIN) o TBEU1E (aèria)
Material	Policarbonat gris UL94-V0
Pes	≈ 170 g

Condicions ambientals

Temperatura de treball	−10 a +55 °C
Temperatura d'emmagatzematge	−25 a +85 °C

Normativa i certificacions

Conformitat

CE · 2014/35/UE · 2014/30/UE

Accessoris

ZB11-0 · base undecal per a carril DIN · TBEU1E · base undecal aèria

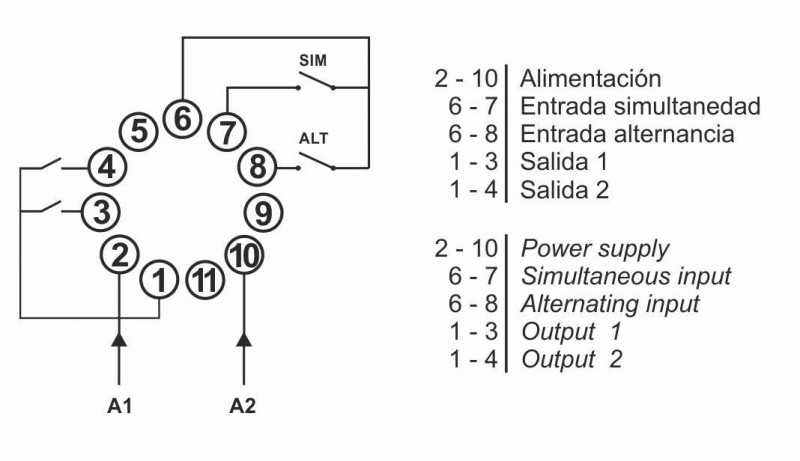

Connexionat: funció de cada born

Born	Funció
1	Comú de les sortides
2	Alimentació (amb 10)
3	Sortida 1 (amb 1)
4	Sortida 2 (amb 1)
6	Comú de les entrades
7	Entrada de simultaneïtat (amb 6)
8	Entrada d'alternança (amb 6)
10	Alimentació (amb 2)

L'esquema de connexionat es pot ampliar a les imatges que hi ha sota la foto.
