TABV03 · RELÉ D'ALTERNANÇA DE 3 BOMBES



RELÉ D'ALTERNANÇA DE 3 BOMBES

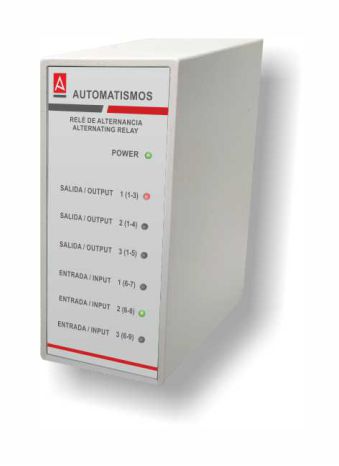

Relé d'alternança TABV03 per a grups de 3 bombes amb senyal extern: reparteix la feina i pot tenir les 3 en marxa. Base undecal.

Tipus de producte: Relé d'alternança de bombes
Instal·lació: Relé endollable en base undecal
Funció: Alternança de grups de 3 bombes
Comandament: 3 entrades de senyal extern

Característiques

  • ✓Cada impuls a l'entrada I1 arrenca la bomba següent: les tres es reparteixen les hores
  • ✓Amb I1 + I2 treballen dues bombes; amb I1 + I2 + I3, les tres alhora
  • ✓Entrades optoacoblades, aïllament 3,5 kV
  • ✓Multitensió amb transformador: 24, 48, 110, 230 o 380 VAC i 12 o 24 VDC
  • ✓LEDs d'alimentació i d'estat de les sortides
  • ✓Relé endollable en base undecal: es canvia sense tocar el cablejat
Alimentació
24 … 380 VAC · 12/24 VDC
Sortides
3 x SPST 8A
Bombes
3
Connexió
Base undecal

Com funciona

  1. 1El senyal extern de primer nivell (relé de nivell, pressòstat o flotador) tanca l'entrada I1 (6-7).
  2. 2A cada impuls el TABV03 connecta la bomba següent: O1 (1-3), O2 (1-4) o O3 (1-5).
  3. 3Si la demanda puja, l'entrada I2 (6-8) afegeix una segona bomba i la I3 (6-9), la tercera.
  4. 4Així s'optimitzen els temps de marxa de les tres bombes.

Preguntes freqüents

Poden funcionar les tres bombes alhora?

Sí, activant les entrades I1, I2 i I3 al mateix temps.

Quin senyal necessita?

Contactes externs: relés de nivell, pressòstats o flotadors connectats a les entrades.

Quina base porta?

Una base undecal d'11 pins: la ZB11-0 per a carril DIN o la TBEU1E aèria.


Informació general

Referència TABV03  (24 / 48 / 110 / 230 / 380 VAC · 12 / 24 VDC)
Referència TABV03
Sèrie T · relé endollable
Tipus de producte Relé d'alternança de bombes amb senyal extern
Bombes 3

Especificacions elèctriques

Alimentació 24 / 48 / 110 / 230 / 380 VAC · 12 / 24 VDC
Tipus d'alimentació Transformador (en VAC)
Consum 2,8 VA
Sortides 3 x SPST 8A

Entrades

Entrades I1, I2 i I3
Tipus 15 VAC optoacoblades · aïllament 3,5 kV

Indicacions

LEDs Alimentació i estat de les sortides

Caixa i muntatge

Format 90 × 80 × 36 mm
Connexió Base undecal d'11 pins: ZB11-0 (carril DIN) o TBEU1E (aèria)
Material Policarbonat gris UL94-V0
Pes ≈ 170 g

Condicions ambientals

Temperatura de treball −10 a +55 °C
Temperatura d'emmagatzematge −25 a +85 °C

Normativa i certificacions

Conformitat CE · 2014/35/UE · 2014/30/UE

Accessoris

ZB11-0 · base undecal per a carril DIN  ·  TBEU1E · base undecal aèria

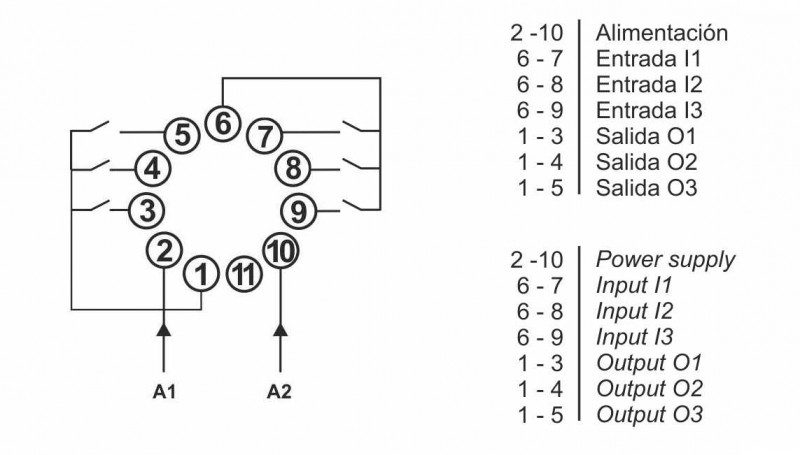

Connexionat: funció de cada born

Born Funció
1 Comú de les sortides
2 Alimentació (amb 10)
3 Sortida O1 (amb 1)
4 Sortida O2 (amb 1)
5 Sortida O3 (amb 1)
6 Comú de les entrades
7 Entrada I1 (amb 6)
8 Entrada I2 (amb 6)
9 Entrada I3 (amb 6)
10 Alimentació (amb 2)

L'esquema de connexionat es pot ampliar a les imatges que hi ha sota la foto.
