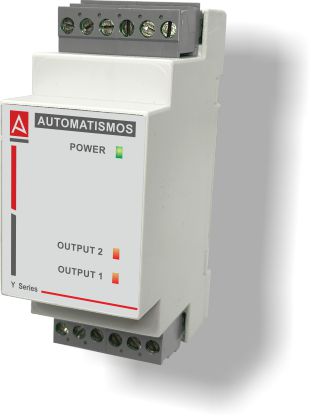

YRA002 · RELÉ D'ALTERNANÇA PER A DOS MOTORS (BORNAS ENDOLLABLES)



RELÉ D'ALTERNANÇA PER A DOS MOTORS (BORNAS ENDOLLABLES)



Relé d'alternança YRA002 per a 2 bombes: retard de 2 s entre bombes contra cops d'ariet, carril DIN i connectors endollables. 10 A.

Tipus de producte: Relé d'alternança de bombes
Instal·lació: Carril DIN, connectors endollables
Funció: Alternança o simultaneïtat de 2 bombes
Comandament: Senyal extern: relé de nivell, pressòstat o boia

Característiques

  • ✓Cada demanda arrenca la bomba següent: les dues es reparteixen les hores
  • ✓Entrada de simultaneïtat: si la demanda puja, entren les dues bombes
  • ✓Retard d'uns 2 s en l'arrencada o aturada de la segona bomba: evita cops d'ariet
  • ✓Entrades optoacoblades, aïllament 3,5 kV
  • ✓Multitensió amb transformador: 24, 48, 110, 230 o 380 VAC i 12 o 24 VDC
  • ✓LEDs d'alimentació i d'estat de les sortides
  • ✓Connectors endollables: es cableja al taller i es canvia al camp
Alimentació
24 … 380 VAC · 12/24 VDC
Sortides
2 x SPST 10A
Bombes
2
Muntatge
Carril DIN

Com funciona

  1. 1En tancar-se l'entrada d'alternança ALT (3-11), les sortides O1 (7-10) i O2 (8-10) s'activen alternativament.
  2. 2Si es tanca l'entrada de simultaneïtat SIM (2-11), les dues sortides queden connectades alhora.
  3. 3En tornar a obrir-se SIM, es desconnecta la sortida que fa més temps que està tancada.
  4. 4La segona bomba arrenca o s'atura amb uns 2 s de retard, encara que les dues ordres arribin juntes.

Preguntes freqüents

Per què el retard de 2 segons?

Per evitar cops d'ariet: la segona bomba arrenca o s'atura uns 2 s després, encara que les ordres arribin alhora.

Es pot fer servir només com a alternança?

Sí. Si no cal simultaneïtat es fa servir només un dels dos circuits de control (2-11 o 3-11).

Què passa quan baixa la demanda?

En obrir-se l'entrada de simultaneïtat es desconnecta la bomba que fa més temps que funciona.


Informació general

Referència YRA002  (24 / 48 / 110 / 230 / 380 VAC · 12 / 24 VDC)
Referència YRA002
Sèrie Y · modular carril DIN
Tipus de producte Relé d'alternança de bombes amb senyal extern
Bombes 2

Especificacions elèctriques

Alimentació 24 / 48 / 110 / 230 / 380 VAC · 12 / 24 VDC
Tipus d'alimentació Transformador (en VAC)
Consum 2,8 VA
Sortides 2 x SPST 10A
Retard entre bombes ≈ 2 s

Entrades

Entrades Alternança (ALT) i simultaneïtat (SIM)
Tipus 15 VAC optoacoblades · aïllament 3,5 kV

Indicacions

LEDs Alimentació i estat de les sortides

Caixa i muntatge

Format 90 × 62,5 × 35 mm
Muntatge Carril DIN
Connexió Connectors endollables
Material Policarbonat gris UL94-V0
Pes ≈ 170 g

Condicions ambientals

Temperatura de treball −10 a +55 °C
Temperatura d'emmagatzematge −25 a +85 °C

Normativa i certificacions

Conformitat CE · 2014/35/UE · 2014/30/UE

Connexionat: funció de cada born

Born Funció
1 Alimentació (amb 12)
2 Entrada de simultaneïtat SIM (amb 11)
3 Entrada d'alternança ALT (amb 11)
7 Sortida O1 (amb 10)
8 Sortida O2 (amb 10)
10 Comú de les sortides
11 Comú de les entrades
12 Alimentació (amb 1)

L'esquema de connexionat es pot ampliar a les imatges que hi ha sota la foto.
