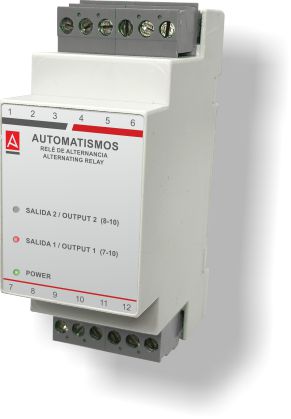

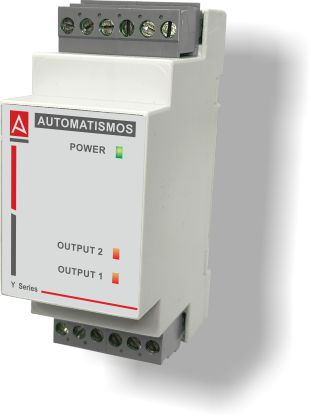

YRA002 · RELÉ ALTERNANCIA DE 2 BOMBAS (BORNAS ENCHUFABLES)

Relé de alternancia YRA002 para 2 bombas: retardo de 2 s entre bombas contra golpes de ariete, carril DIN y conectores enchufables. 10 A.

Tipo de producto:	Relé de alternancia de bombas
Instalación:	Carril DIN, conectores enchufables
Función:	Alternancia o simultaneidad de 2 bombas
Mando:	Señal externa: relé de nivel, presostato o boya

Características

✓Cada demanda arranca la bomba siguiente: las dos se reparten las horas
✓Entrada de simultaneidad: si la demanda sube, entran las dos bombas
✓Retardo de unos 2 s en el arranque o paro de la segunda bomba: evita golpes de ariete
✓Entradas optoacopladas, aislamiento 3,5 kV
✓Multitensión con transformador: 24, 48, 110, 230 o 380 VAC y 12 o 24 VDC
✓LEDs de alimentación y de estado de las salidas
✓Conectores enchufables: se cablea en taller y se cambia en campo

Alimentación

24 … 380 VAC · 12/24 VDC

Salidas

2 x SPST 10A

Bombas

Montaje

Carril DIN

1Al cerrarse la entrada de alternancia ALT (3-11), las salidas O1 (7-10) y O2 (8-10) se activan alternativamente.
2Si se cierra la entrada de simultaneidad SIM (2-11), las dos salidas quedan conectadas a la vez.
3Al volver a abrirse SIM, se desconecta la salida que lleva más tiempo cerrada.
4La segunda bomba arranca o para con unos 2 s de retardo, aunque las dos órdenes lleguen juntas.

¿Por qué el retardo de 2 segundos?

Para evitar golpes de ariete: la segunda bomba arranca o para unos 2 s después, aunque las órdenes lleguen a la vez.

¿Se puede usar solo como alternancia?

Sí. Si no se necesita simultaneidad se usa solo uno de los dos circuitos de control (2-11 o 3-11).

¿Qué pasa cuando baja la demanda?

Al abrirse la entrada de simultaneidad se desconecta la bomba que lleva más tiempo en marcha.

Referencia	YRA002 (24 / 48 / 110 / 230 / 380 VAC · 12 / 24 VDC)
Serie	Y · modular carril DIN
Tipo de producto	Relé de alternancia de bombas con señal externa
Bombas	2

Entradas	Alternancia (ALT) y simultaneidad (SIM)
Tipo	15 VAC optoacopladas · aislamiento 3,5 kV

LEDs	Alimentación y estado de las salidas

Temperatura de trabajo	−10 a +55 °C
Temperatura de almacén	−25 a +85 °C

Conformidad

CE · 2014/35/UE · 2014/30/UE

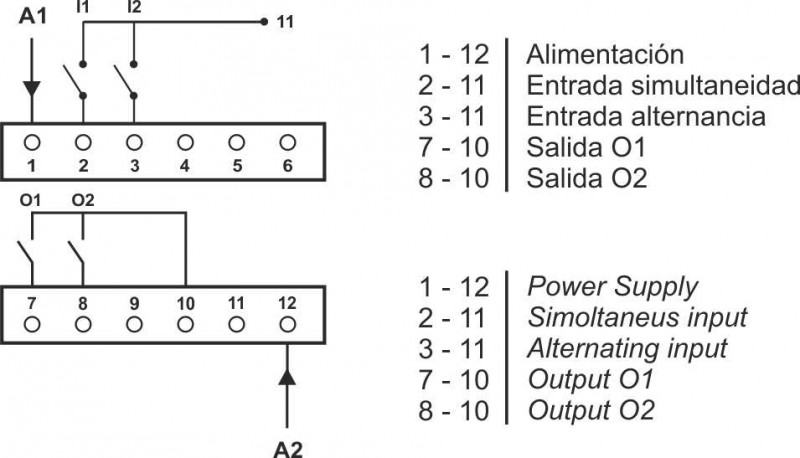

Borne	Función
1	Alimentación (con 12)
2	Entrada de simultaneidad SIM (con 11)
3	Entrada de alternancia ALT (con 11)
7	Salida O1 (con 10)
8	Salida O2 (con 10)
10	Común de las salidas
11	Común de las entradas
12	Alimentación (con 1)
