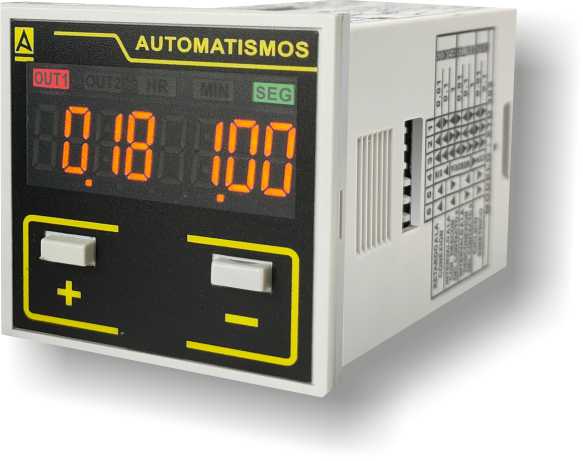

XTDU302 / XTDC302 · TEMPORITZADOR MULTIFUNCIÓ

TEMPORITZADOR DIGITAL

Descripció
Especificacions

Temporitzador digital multifunció XTDU302 / XTDC302: 4 funcions, de 0,01 s a 99,9 h, preselecció i temps alhora. Panell 48 × 48, IP65.

Tipus de producte:	Temporitzador digital multifunció
Instal·lació:	Panell 48 × 48 mm: base undecal (U) o connectors endollables (C)
Funcions:	4 (A a D)
Entrades de comandament:	Arrencada, aturada del comptatge i posada a zero

Característiques

✓Es programa com un analògic: preselecció i temps transcorregut visibles alhora
✓4 funcions de treball seleccionables per DIP lateral
✓Multigamma de 0,01 s a 99,9 h
✓Memòria d'estat després d'un tall de xarxa seleccionable: el cicle es reprèn on s'havia quedat
✓Entrades d'arrencada, aturada del comptatge i posada a zero
✓Frontal IP65 i font amb transformador
✓Versió U amb base undecal o versió C amb connectors endollables

Alimentació

24 … 230 VAC · 12/24 VDC

Sortida

1 x SPDT 8A

Temps

0,01 s … 99,9 h

Format

48 × 48 · IP65

Documentació

Fitxa tècnica Sol·licitar informació Equip a mida

Com funciona

1Amb l'equip sense tensió es trien la funció, l'escala i la memòria amb el DIP lateral.
2El temps es preselecciona des del frontal; el display mostra alhora la preselecció i el temps.
3En retard a la connexió, la temporització comença en tancar el contacte d'arrencada (o en donar tensió si ja està tancat) i en arribar a T s'activa la sortida.
4La posada a zero desactiva la sortida i torna el temps a zero; amb memòria, després d'un tall de xarxa el cicle continua on era.

També et pot interessar

XTDU309Digital amb bloqueig de programació XTDU102Digital de llarg abast, 8 modes XTDU321Digital amb 2 sortides XZM001Analògic 48 × 48

Preguntes freqüents

Quina diferència hi ha entre XTDU302 i XTDC302?

Les mateixes funcions: el XTDU302 es connecta en base undecal i el XTDC302 porta connectors endollables.

Què passa si se'n va la llum durant la temporització?

Amb la memòria activada, en tornar la tensió el cicle es reprèn des de la posició en què era.

Quins temps admet?

De 0,01 s a 99,9 h, en escales de 0,01–9,99, 0,1–99,9 i 1–999 en segons, minuts o hores.

Informació general

Referències	XTDU302 (base undecal) · XTDC302 (connectors endollables) (24 / 48 / 110 / 230 VAC · 12 / 24 VDC)
Sèrie	X · panell 48 × 48 mm
Tipus de producte	Temporitzador digital multifunció

Especificacions elèctriques

Alimentació	24 / 48 / 110 / 230 VAC · 12 / 24 VDC
Tipus d'alimentació	Transformador (en VAC)
Consum	2,3 VA
Sortida	1 x SPDT 8A 250 VAC
Entrades de comandament	Arrencada · aturada del comptatge · posada a zero

Temps i funcions

Rang	0,01 s a 99,9 h
Escales	0,01–9,99 · 0,1–99,9 · 1–999 (s, min, h)
Funcions	4 (A a D), per DIP lateral
Memòria després d'un tall de xarxa	Seleccionable

Indicacions

Display	Preselecció i temps transcorregut alhora
LED	Sortida activada

Caixa i muntatge

Format	48 × 48 mm
Orifici de panell	45 × 45 mm
Fixació	Suport a pressió
Frontal	IP65
Material	Policarbonat gris UL94-V0
Pes	≈ 170 g

Condicions ambientals

Temperatura de treball	−10 a +55 °C
Temperatura d'emmagatzematge	−25 a +85 °C

Normativa i certificacions

Conformitat

CE · 2014/35/UE · 2014/30/UE

Funcions de treball

Funció	Descripció
A	Retard a la connexió
B	Interval a la connexió / desconnexió del contacte auxiliar
C	Interval a la desconnexió del contacte auxiliar
D	Cíclic simètric

Accessoris

ZB11-0 · base undecal per a carril DIN · PG11 · base undecal amb cargol a la part posterior · TBEU1E · base undecal aèria · MA7248 · marc de 72 × 72 a 48 × 48 mm · MA9648 · marc de 96 × 96 a 48 × 48 mm · MA96D48 · marc de 96 × 48 a 48 × 48 mm

Connexionat: funció de cada born

Funció	XTDU302 (undecal)	XTDC302 (connectors)
Alimentació	2 - 10	2 - 3
Arrencada	5	13
Aturada del comptatge	6	12
Posada a zero (reset)	7	11
Sortida commutada	1 - 3 - 4	14 - 15 - 16 16 NA · 15 comú · 14 NC
