Temporització - Temporitzadors >

ZMSV01 · MULTIESCALA 2 FUNCIONS



TEMPORITZADOR MULTIESCALA, MULTIFUNCIÓ



Temporitzador analògic ZMSV01 d'1 mòdul DIN: 2 funcions (retard o interval a la connexió), de 0,6 s a 60 h en 6 escales.

Tipus de producte: Temporitzador analògic multiescala
Instal·lació: Carril DIN, 1 mòdul
Funcions: Retard a la connexió o interval a la connexió
Escales: 6, de 0,6 s a 60 h

Característiques

  • ✓2 funcions seleccionables per DIP lateral: retard a la connexió i interval a la connexió
  • ✓6 escales de temps de 0,6 s a 60 h, triades amb el potenciòmetre frontal
  • ✓Dues tensions de funcionament: 230 VAC i 24 VAC/DC
  • ✓LEDs indicadors de maniobra
  • ✓Format d'1 mòdul (17,5 mm) per a carril DIN
Alimentació
230 VAC · 24 VAC/DC
Sortida
1 x SPDT 5A
Temps
0,6 s … 60 h
Muntatge
Carril DIN · 17,5 mm

Com funciona

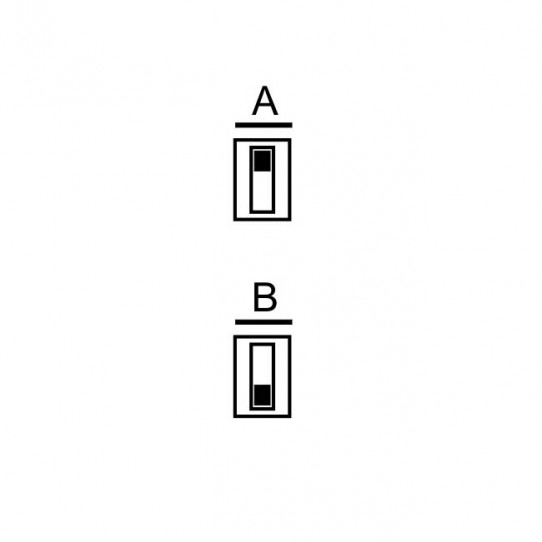

  1. 1Amb el DIP lateral es tria la funció, amb l'equip sense tensió.

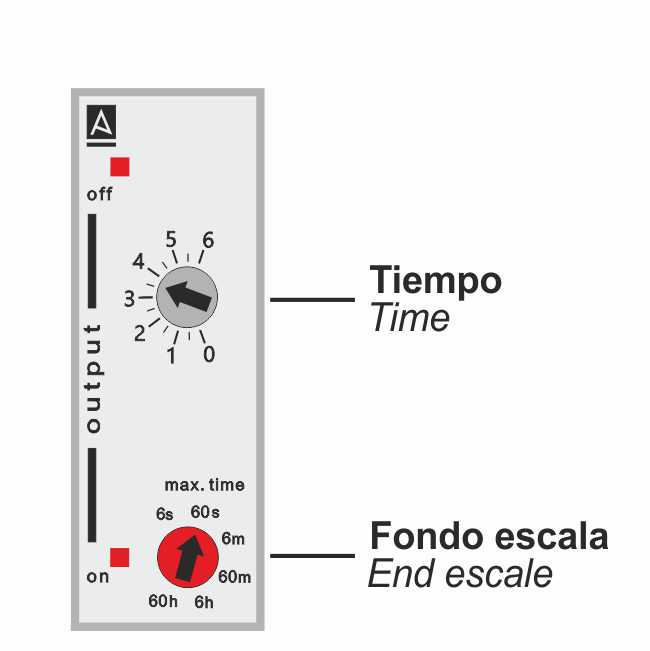

  2. 2Amb el potenciòmetre frontal es tria l'escala i s'ajusta el temps.
  3. 3Retard a la connexió: en donar tensió comença el temps i, en acabar, s'activa la sortida.
  4. 4Interval a la connexió: en donar tensió s'activa la sortida i es desactiva en acabar el temps.

Preguntes freqüents

Quines funcions té?

Dues: retard a la connexió i interval a la connexió. Es trien amb el DIP lateral, amb l'equip desconnectat.

Quin rang de temps cobreix?

De 0,6 s a 60 h en 6 escales: 6 s, 60 s, 6 min, 60 min, 6 h i 60 h.

A quina tensió funciona?

A 230 VAC o a 24 VAC/DC.


Informació general

Referència ZMSV01  (230 VAC · 24 VAC/DC)
Sèrie Z · modular carril DIN 17,5 mm
Tipus de producte Temporitzador analògic multiescala

Especificacions elèctriques

Alimentació 230 VAC · 24 VAC/DC
Consum 1,7 W
Sortida 1 x SPDT 5A
Càrrega de contactes AC1: 5 A 250 V · AC15: 3 A 24 V · DC1: 5 A 24 V · DC13: 2 A 24 V

Temps i funcions

Funcions Retard a la connexió · interval a la connexió (DIP lateral)

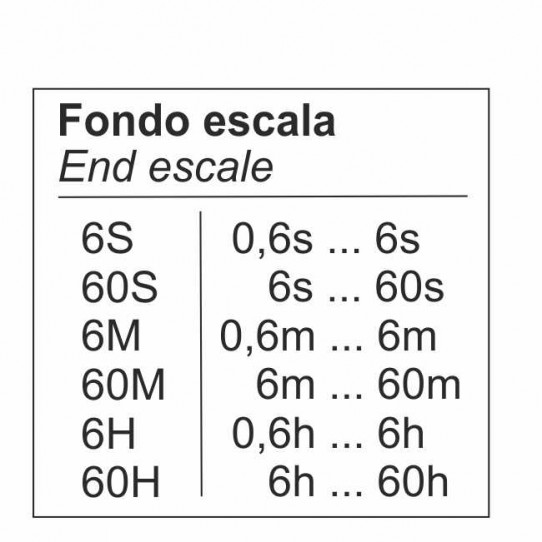

Escales 6 s (0,6–6 s) · 60 s (6–60 s) · 6 min (0,6–6 min) · 60 min (6–60 min) · 6 h (0,6–6 h) · 60 h (6–60 h)
Ajust Potenciòmetre frontal

Indicacions

LEDs Indicadors de maniobra

Caixa i muntatge

Format 1 mòdul · 17,5 × 90 × 58,5 mm
Muntatge Carril DIN
Material Poliamida PA6 gris RAL 9002 · UL94-HB
Pes ≈ 72 g

Condicions ambientals

Temperatura de treball −10 a +55 °C
Temperatura d'emmagatzematge −25 a +85 °C

Normativa i certificacions

Conformitat CE
