SONDAS DE NIVEL

Descripción
Especificaciones

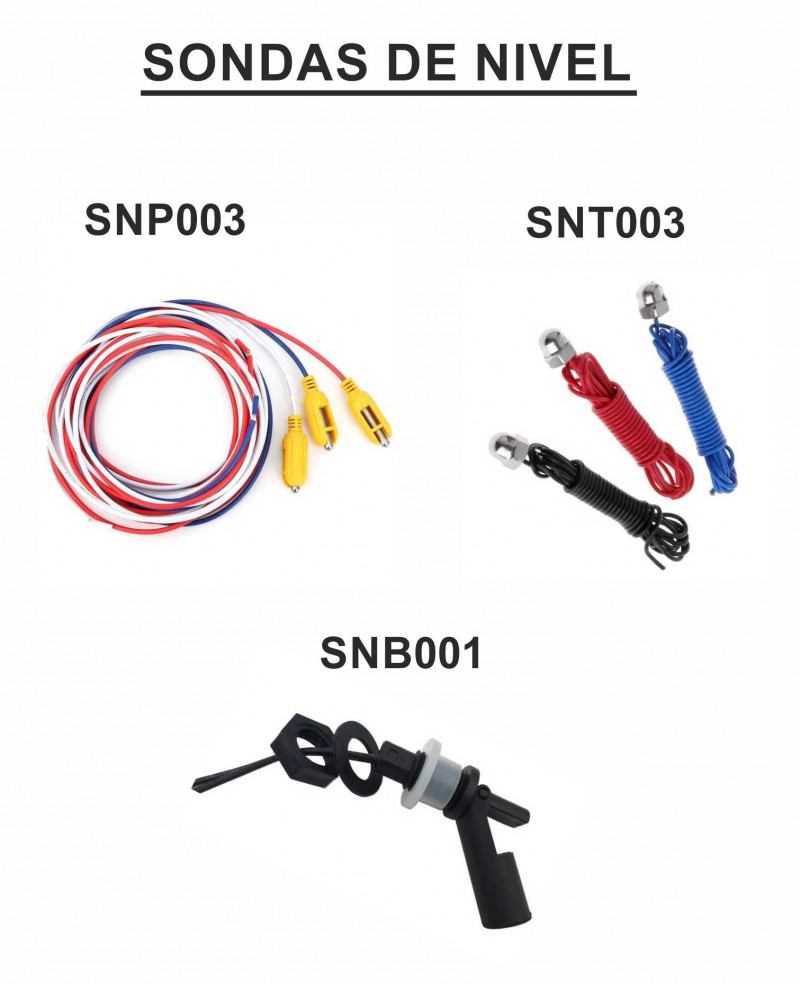

Sondas conductivas y boyas para relés de nivel: juegos de 3 sondas inox con cable, sonda para cable y flotadores para pozos y depósitos.

Tipo de producto:	Sondas conductivas y boyas de nivel
Uso:	Relés de nivel por sondas y control de nivel por boyas
Aplicación:	Pozos, depósitos, tanques y fosas

Características

✓Juego SNP003: las 3 sondas de un relé de nivel (máximo, mínimo y común) con su cable
✓Cables de distinto color y longitud: la sonda común es la más larga
✓Núcleo de acero inoxidable 304
✓SNT003 con cable de varias longitudes, hasta 8 m
✓Boyas de 16 A con cable de 2 a 10 m, tipo pera o con contrapeso
✓SNB001 para tanques pequeños y equipos electrónicos

Sondas

Conductivas · inox 304

Boyas

230/240 VAC · 16 A

Protección boyas

IP68

Cable

De 1,5 a 10 m

Documentación

Ficha técnica Solicitar información Equipo a medida

Cómo funciona

1Las sondas se cuelgan en el pozo o depósito a la altura de cada nivel.
2La sonda común es la más larga y va al fondo; las de mínimo y máximo fijan la banda de trabajo.
3La conductividad del agua cierra el circuito entre sondas y el relé de nivel lo detecta con una tensión segura.
4Las boyas, en cambio, abren o cierran su contacto al inclinarse con el nivel del agua.

También te puede interesar

TNS020Relé de nivel pozo o depósito TNDG20Relé de nivel pozo y depósito YNS040Relé de nivel en carril DIN MNDP02Nivel multifunción, 7 modos

Preguntas frecuentes

¿Qué sondas necesita un relé de nivel?

Un juego de 3 sondas conductivas por recipiente: máximo, mínimo y común, por ejemplo el SNP003. Los relés de pozo y depósito llevan dos juegos.

¿Sonda o boya?

Con agua conductiva, relé de nivel con sondas SNP003 (o SNT003 con cable a medida). Para pozos y fosas de gran profundidad, boya con contrapeso SNC0xx; para depósitos, boya tipo pera SNP0xx.

¿Para qué sirve la SNB001?

Para tanques pequeños y equipos electrónicos: su contacto es de 0,5 A.

Sondas conductivas

SNP003	Juego de 3 · plástico e inox 304 · cables rojo 1,5 m, blanco 2,5 m y azul 3,5 m
SNT003	Acero inoxidable 304 · cables negro, rojo y azul · 1,5 · 2 · 3,5 · 5 · 8 m
SNS010	Sonda para cable · plástico y acero inoxidable · conexión en el perno

Boyas de nivel

Tipo pera	SNP020 · SNP030 · SNP050 · SNP100
Con contrapeso	SNC020 · SNC030 · SNC050 · SNC100
Alimentación	230/240 VAC 50/60 Hz
Contacto	16 A
Protección	IP68
Cable	2 · 3 · 5 · 10 m

Boya de tanque SNB001

Potencia de contacto	10 W
Tensión máx. de conmutación	100 VCC
Corriente máx. de conmutación	0,5 A
Resistencia de contacto	100 mΩ
Temperatura	−10 a +85 °C

Modelos y referencias

Referencia	Tipo	Características	Cable
SNS010	Sonda conductiva para cable	Cubierta de plástico · núcleo de acero inoxidable · conexión directa en el perno	Sin cable
SNP003	Juego de 3 sondas conductivas	Cubierta de plástico · núcleo inox 304 · cables rojo, blanco y azul	1,5 / 2,5 / 3,5 m
SNT003	Juego de sondas inox	Acero inoxidable 304 · cables negro, rojo y azul	1,5 · 2 · 3,5 · 5 · 8 m
SNP020 · SNP030 · SNP050 · SNP100	Boya tipo pera	230/240 VAC 50/60 Hz · IP68 · 16 A	2 · 3 · 5 · 10 m
SNC020 · SNC030 · SNC050 · SNC100	Boya con contrapeso	230/240 VAC 50/60 Hz · IP68 · 16 A	2 · 3 · 5 · 10 m
SNB001	Interruptor de flotador para tanque	10 W · 100 VCC máx. · 0,5 A · 100 mΩ · −10 a +85 °C	Con cable
