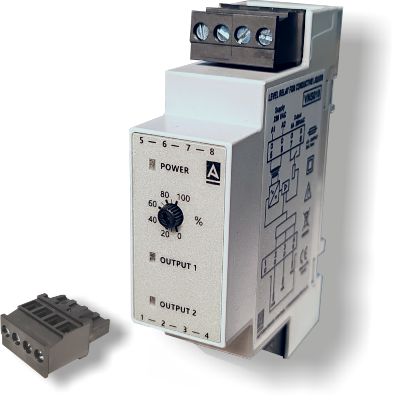

VNS010 · CONTROL DE NIVEL POR CONDUCTIVIDAD (ENCHUFABLE)

NOVEDAD

Relé de nivel VNS010 para pozo con 2 o 3 sondas: caja DIN de 22,5 mm, conectores enchufables, 1 x SPST-NO 5A y retardo antioleaje.

Tipo de producto:	Relé de nivel por sondas conductivas
Instalación:	Carril DIN, conectores enchufables
Función:	Control de nivel de pozo
Sondas:	2 o 3 (o boya)

Características

Alimentación

230 VAC

Salida

1 x SPST-NO 5A

Sensibilidad

2,5 – 50 kΩ

Montaje

Carril DIN · 22,5 mm

1La sonda común es la más larga; las de mínimo y máximo fijan la banda de trabajo.
2Cuando el agua del pozo llega a la sonda de máximo, se cierra la salida y arranca la bomba.
3La bomba se para cuando el agua baja de la sonda de mínimo: no trabaja en seco.
4El retardo antioleaje de 1 s evita conmutaciones por el movimiento del agua.

¿Funciona con 2 sondas?

Sí. Admite conexión con 2 o 3 sondas; los dos esquemas están en la ficha técnica.

¿Se puede conectar a una boya?

Sí, el VNS010 es conectable a boya de nivel en lugar de sondas.

¿Qué espacio ocupa en el cuadro?

Una caja modular de 22,5 mm de ancho (1,5 módulos) para carril DIN de 35 mm.

Referencia	VNS010 (230 VAC)
Serie	V · modular carril DIN 22,5 mm
Tipo de producto	Relé de nivel por sondas conductivas
Función	Control de nivel de pozo

LED verde	Alimentación
LED rojo	Salida activada

Formato	Modular 1,5 módulos · 22,5 × 90 × 62 mm
Montaje	Carril DIN 35 mm (EN 60715)
Conexión	Conectores enchufables · 2,5 mm² · par máx. 0,5 Nm
Material	Policarbonato gris UL94-V0
Protección	IP20
Peso	≈ 100 g

Temperatura de trabajo	−10 a +55 °C
Temperatura de almacén	−25 a +85 °C

Conformidad

CE · 2014/35/UE · 2014/30/UE

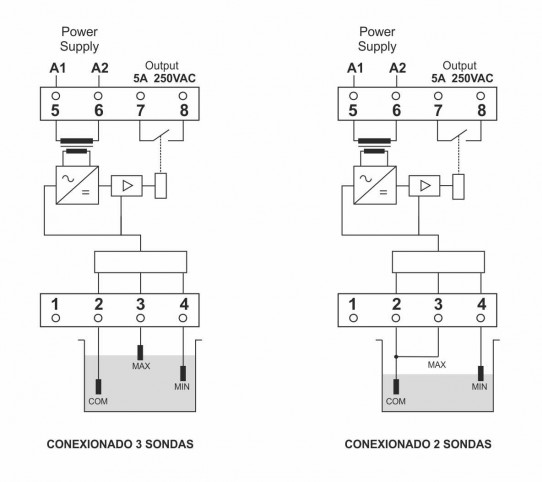

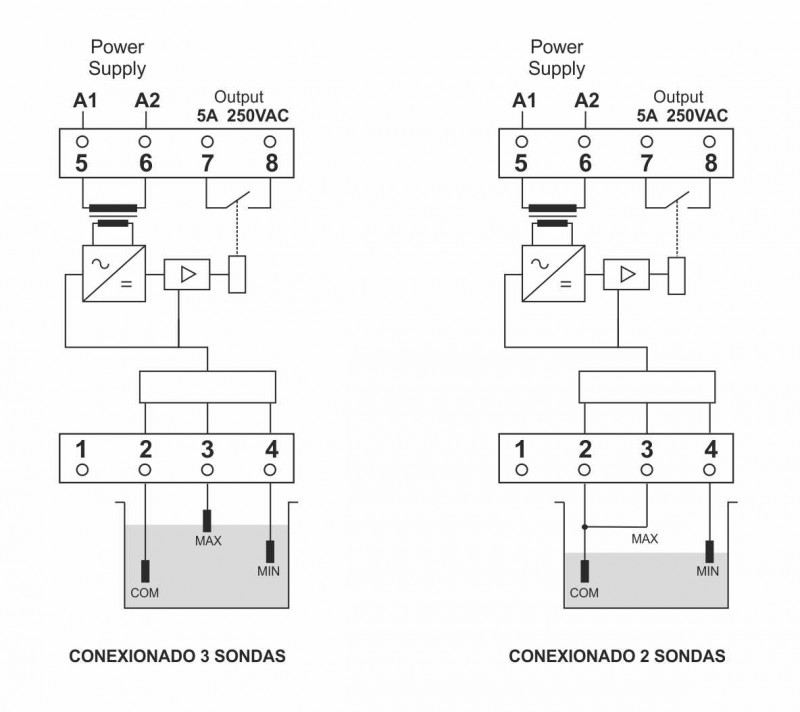

Borne	Función
2	Sonda común
3	Sonda de máximo
4	Sonda de mínimo
5	Alimentación A1
6	Alimentación A2
7	Salida normalmente abierta (con 8)
8	Salida normalmente abierta (con 7)
