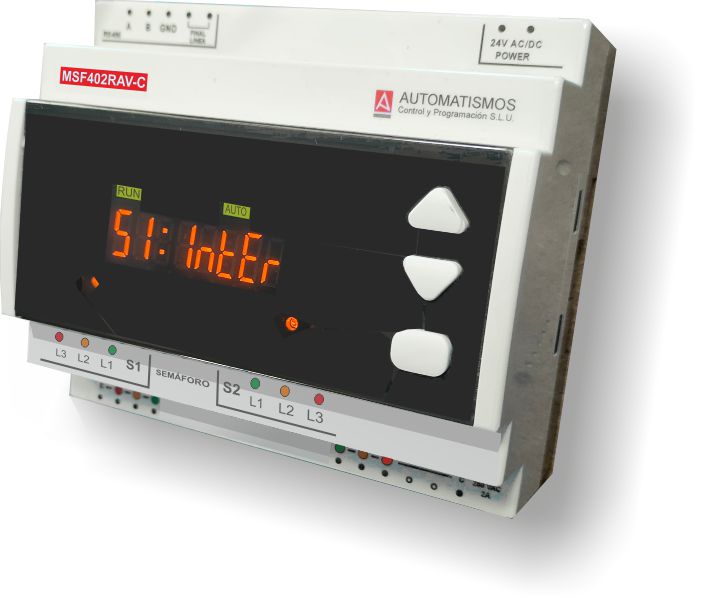

MSF402RAV-C · CONTROL DE 2 SEMÁFOROS CON COMUNICACIÓN

Control de 2 semáforos MSF402RAV-C con comunicación Modbus RTU (RS-485) aislada: semáforos de 3 lámparas, 5 estados, modo AUTO o LOCAL.

Tipo de producto:	Control de semáforos con comunicación
Semáforos:	Hasta 2, de 3 lámparas (rojo, ámbar y verde)
Modos:	AUTO (Modbus) o LOCAL (desde el equipo)
Instalación:	Carril DIN o pared

Características

✓Regula hasta 2 semáforos de 3 lámparas: rojo, ámbar y verde
✓Control por comunicación Modbus RTU sobre RS-485 aislada
✓5 estados: intermitencia ámbar, ciclo rojo con transición ámbar-rojo, ámbar fijo, verde fijo y apagado
✓Modo LOCAL para probar o mandar cada semáforo desde el propio equipo
✓Guarda el modo de trabajo si se corta la alimentación
✓Identificador Modbus configurable

Alimentación

24 V AC/DC

Comunicación

Modbus RTU · RS-485 aislada

Salidas

24 – 230 VAC · 2 A

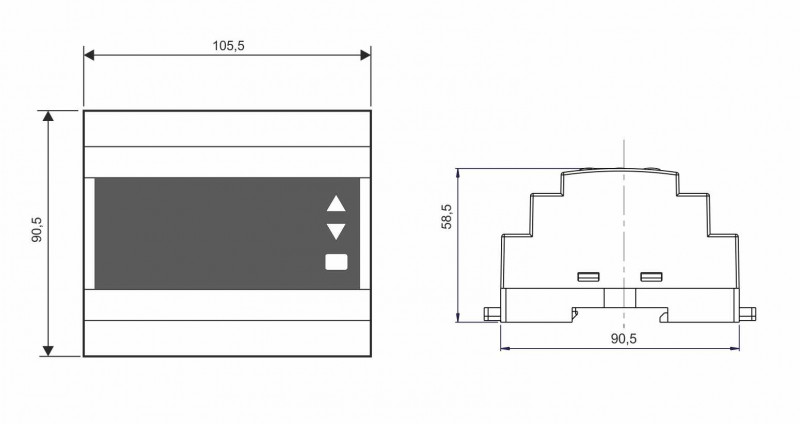

Montaje

Carril DIN o pared

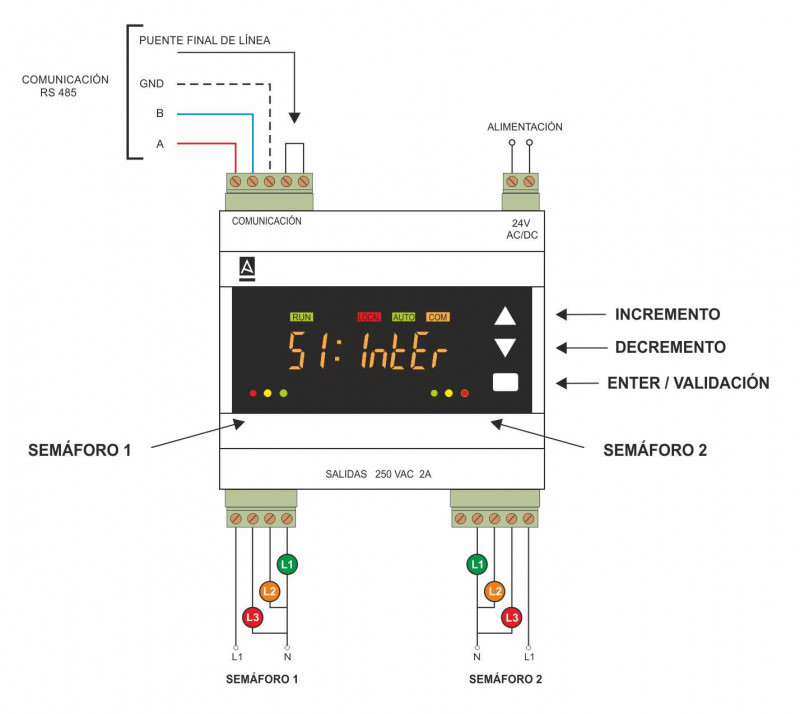

1Al dar tensión se enciende RUN y el equipo vuelve al último modo, AUTO o LOCAL.
2En AUTO, el maestro Modbus manda cada semáforo (registros 4001 en adelante) y lee su estado (registros 3001 en adelante).
3Para pasar a LOCAL se mantiene pulsada ENTER 5 segundos; con las teclas se elige el semáforo y su estado.
4El identificador se cambia dando tensión con las teclas de incremento y decremento pulsadas.

¿Qué estados puede tener cada semáforo?

Cinco: intermitencia ámbar, ciclo rojo con transición ámbar-rojo, ámbar fijo, verde fijo y apagado.

¿Cómo se comunica?

Por Modbus RTU sobre RS-485 aislado. Configuración del canal: 9600 baudios, paridad par, 8 bits de datos y 1 bit de stop.

¿Se puede manejar sin el maestro Modbus?

Sí, en modo LOCAL se manda cada semáforo desde las teclas del equipo.

Referencia	MSF402RAV-C (24 V AC/DC)
Serie	M · carril DIN o pared
Tipo de producto	Control de semáforos con comunicación

Alimentación	24 V AC/DC
Salidas	2 semáforos × 3 lámparas · 24 – 230 VAC · 2 A

Modos	AUTO (control por Modbus) · LOCAL (test y control desde el equipo)
Estados	Intermitencia ámbar · ciclo rojo con transición ámbar-rojo · ámbar fijo · verde fijo · apagado
Memoria	Guarda el modo de trabajo tras un corte de alimentación

Protocolo	Modbus RTU
Interfaz	RS-485 aislada, con puente de final de línea
Configuración	9600 baudios · paridad par · 8 bits · 1 bit de stop
Registros	Control 4001 en adelante · estado 3001 en adelante
