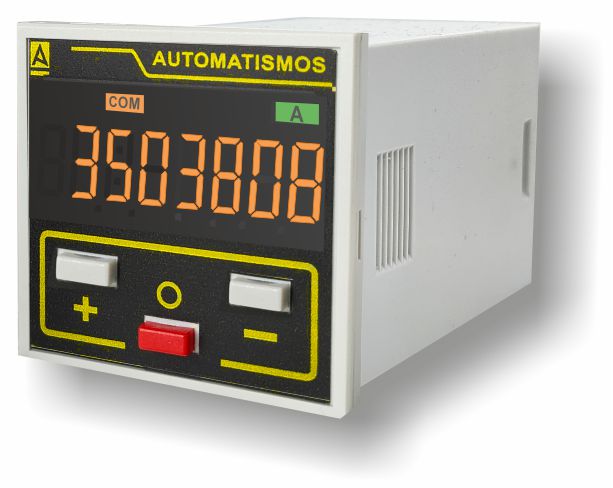

XVE485 · VISUALIZADOR DE IMPULSOS CON COMUNICACIÓN

Visualizador de impulsos XVE485 con comunicación Modbus RTU (RS-485): suma o encoder, hasta 9 999 999, entradas NPN o PNP. 48 × 48, IP65.

Tipo de producto:	Visualizador de impulsos con comunicación
Instalación:	Panel 48 × 48 mm, terminales enchufables
Comunicación:	Modbus RTU por RS-485
Modos:	Suma o encoder

Características

✓Comunicación Modbus RTU (RS-485) de 1200 a 19200 baudios, formatos 8N2, 8O1 y 8E1
✓Modo de contaje sumador o encoder
✓Filtro de contaje de 5 kHz o 30 Hz seleccionable
✓Entradas NPN o PNP seleccionables
✓Factor de escala (prescaler) y punto decimal programables
✓Totalizador: con la tecla + se ve el contador total
✓Fuente de alimentación para sensores · frontal IP65

Alimentación

24…230 VAC · 12/24 VDC

Comunicación

Modbus RTU · RS-485

Contaje

Hasta 9 999 999

Formato

Panel 48 × 48 · IP65

1Para programar, se da tensión con las teclas + y − pulsadas hasta que aparece «ProG».
2Con + y − se pasa por los parámetros y con la tecla O se editan y validan: prescaler, punto decimal, polaridad, filtro y comunicación.
3En marcha, la pantalla muestra el contador actual; con + se ve el total y con − los decimales.
4El autómata o el SCADA lee y escribe los registros por Modbus RTU.

¿Qué comunicación tiene?

Modbus RTU por RS-485, de 1200 a 19200 baudios, con formatos 8N2, 8O1 y 8E1.

¿Tiene salidas?

No. Es un visualizador: el valor se lee en el frontal o por Modbus.

¿Antes se llamaba de otra forma?

Sí, su referencia anterior es XVE110.

Referencia	XVE485 (24 / 48 / 110 / 230 VAC · 12 / 24 VDC)
Referencia anterior	XVE110
Serie	X · panel 48 × 48 mm
Tipo de producto	Visualizador de impulsos con comunicación

Rango	Hasta 9 999 999 impulsos
Modos	Suma · encoder

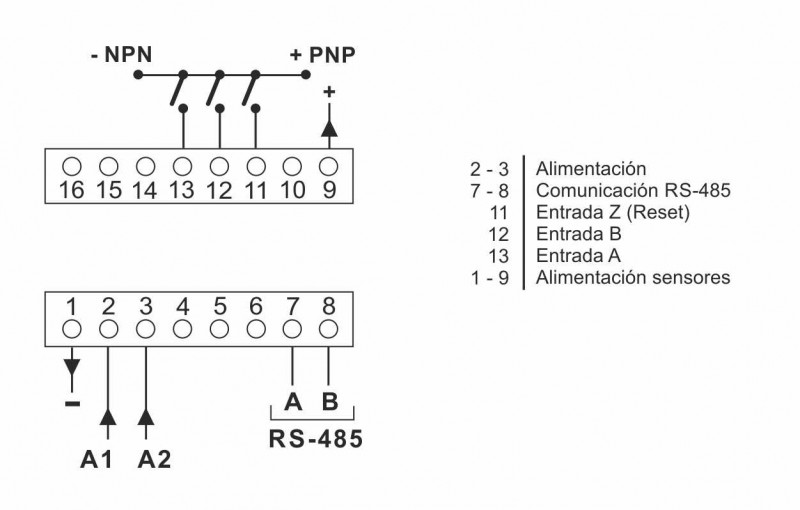

Entradas	2 de contaje (A, B) y 1 de reset (Z) · NPN o PNP
Filtro	5 kHz o 30 Hz
Programables	Prescaler, punto decimal, polaridad y filtro
