ZMS120 · SEGURIDAD CALDERAS

TEMPORIZADOR TIEMPO FIJO 120 MINUTOS (SEGURIDAD CALDERAS)

Descripción
Especificaciones

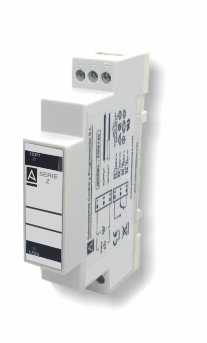

Temporizador ZMS120 para seguridad de calderas: retardo a la conexión de 120 min fijos y LED que indica el % de tiempo transcurrido. 17,5 mm.

Tipo de producto:	Temporizador para seguridad de calderas
Instalación:	Carril DIN, 1 módulo
Función:	Retardo a la conexión, tiempo fijo

Características

✓Tiempo fijo de 120 minutos: no se puede desajustar
✓El LED indica el porcentaje de tiempo transcurrido
✓Dos tensiones de alimentación: 230 VAC y 24 VAC/DC
✓Salida conmutada: 1 x SPDT 5A
✓Caja de 1 módulo (17,5 mm) para carril DIN

Alimentación

230 VAC · 24 VAC/DC

Salida

1 x SPDT 5A

Tiempo

120 min fijo

Montaje

Carril DIN · 17,5 mm

Documentación

Ficha técnica Solicitar información Equipo a medida

Cómo funciona

1Al recibir tensión empieza la temporización de 120 minutos.
2El LED parpadea una vez cada 2 s por debajo del 10 % del tiempo, dos veces a partir del 10 %, tres a partir del 20 %, y así sucesivamente.
3Por encima del 90 % el LED parpadea rápido hasta el final.
4Pasados los 120 minutos, la salida conmuta.

También te puede interesar

XTDU120Seguridad de calderas digital, 120 min XTDU2xxSeguridad de calderas con preaviso ZMMV11Temporizador multifunción XMD001Analógico con tiempo transcurrido

Preguntas frecuentes

¿Se puede cambiar el tiempo?

No. El tiempo es fijo de 120 minutos, para que no se pueda desajustar en la instalación.

¿Cómo sé cuánto tiempo ha pasado?

Contando los parpadeos del LED: una vez por debajo del 10 %, dos a partir del 10 %, tres a partir del 20 %, etc.; por encima del 90 % parpadea rápido.

¿Qué tensiones admite?

230 VAC o 24 VAC/DC.

Información general

Referencia	ZMS120 (230 VAC · 24 VAC/DC)
Serie	Z · modular carril DIN 17,5 mm
Tipo de producto	Temporizador para seguridad de calderas

Especificaciones eléctricas

Alimentación	230 VAC · 24 VAC/DC
Consumo	1,7 W
Salida	1 x SPDT 5A
Carga de contactos	AC1: 5 A 250 V · AC15: 3 A 24 V · DC1: 5 A 24 V · DC13: 2 A 24 V

Tiempos

Función	Retardo a la conexión
Tiempo	Fijo, 120 min

Indicaciones

LED	Porcentaje de tiempo transcurrido

Caja y montaje

Formato	1 módulo · 17,5 × 90 × 58,5 mm
Montaje	Carril DIN
Material	Poliamida PA6 gris RAL 9002 · UL94-HB
Peso	≈ 72 g

Condiciones ambientales

Temperatura de trabajo	−10 a +55 °C
Temperatura de almacén	−25 a +85 °C

Normativa y certificaciones

Conformidad

Hoja de información ZMS120

Solicitar información
