XTDU120 · SEGURIDAD CALDERAS

TEMPORIZADOR PARA SEGURIDAD DE CALDERAS

Descripción
Especificaciones

Temporizador digital XTDU120 para seguridad de calderas: tiempo fijo de 120 min con salida auxiliar. Versión económica, panel 48 × 48, IP65.

Tipo de producto:	Temporizador de seguridad de calderas
Instalación:	Panel 48 × 48 mm, base undecal
Funciones:	A: retardo · B: intervalo a la conexión del contacto auxiliar
Salida 2:	Instantánea o temporizada, por DIP

Características

✓Tiempo fijo de 120 minutos: no se puede desajustar
✓Salida auxiliar configurable como segunda salida temporizada o como salida instantánea
✓Visualización del tiempo en formato decimal o sexagesimal
✓Entradas de arranque y puesta a cero
✓Frontal IP65 y fuente con transformador
✓Formato 48 × 48 mm con base undecal

Alimentación

24 … 230 VAC · 12/24 VDC

Salidas

2 x SPDT 8A

Tiempo fijo

120 min

Formato

48 × 48 · IP65

Documentación

Ficha técnica Solicitar información Equipo a medida

Cómo funciona

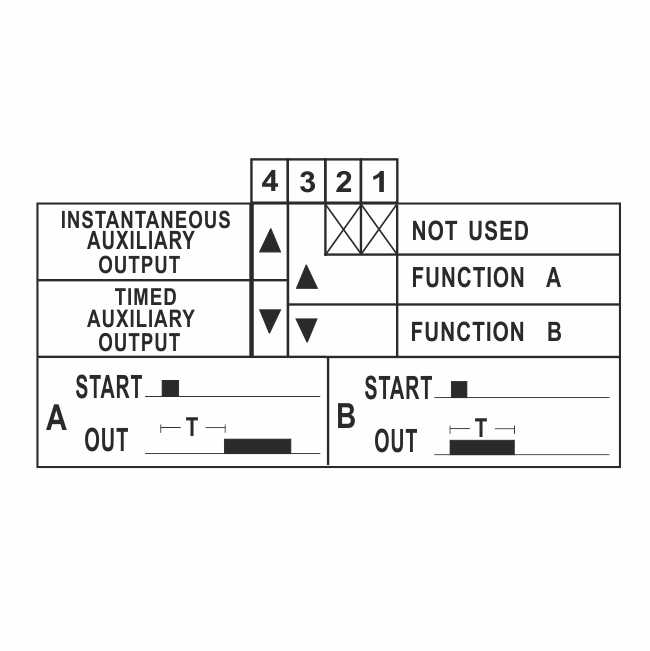

1Con el DIP lateral se elige la función (A o B) y el tipo de salida 2.
2La temporización de 120 min empieza al cerrar el contacto de arranque, o al dar tensión si ya está cerrado.
3En la función A, al llegar a los 120 min se activa la salida 1; en la B, la salida se activa al arrancar y se desactiva al final.
4El contacto de puesta a cero desactiva la salida y vuelve el tiempo a cero; tras un corte de red el ciclo empieza desde cero.

También te puede interesar

XTDU2xxSeguridad de calderas con preaviso ZMS120Seguridad de calderas en carril DIN XTDU321Digital con 2 salidas XTDU302Digital multifunción

Preguntas frecuentes

¿Qué diferencia hay con los XTD2xx?

El XTDU120 es la versión económica: 120 min fijos con salida auxiliar. Los XTD2xx tienen salida de preaviso programable y pulsadores TEST / RESET.

¿Se puede cambiar el tiempo?

No, el tiempo es fijo de 120 minutos.

¿Qué hace la salida 2?

Con el DIP lateral trabaja como segunda salida temporizada o como salida instantánea.

Información general

Referencia	XTDU120 (24 / 48 / 110 / 230 VAC · 12 / 24 VDC)
Serie	X · panel 48 × 48 mm
Tipo de producto	Temporizador digital de seguridad de calderas

Especificaciones eléctricas

Alimentación	24 / 48 / 110 / 230 VAC · 12 / 24 VDC
Tipo de alimentación	Transformador (en VAC)
Consumo	2,3 VA
Salidas	2 x SPDT 8A 250 VAC

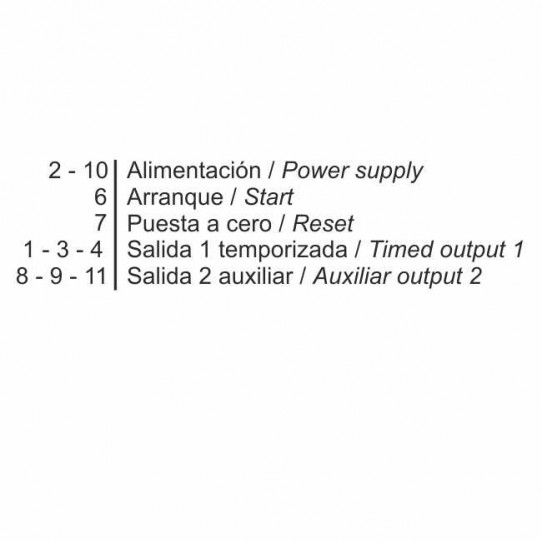

Entradas de mando	Arranque · puesta a cero

Tiempos y funciones

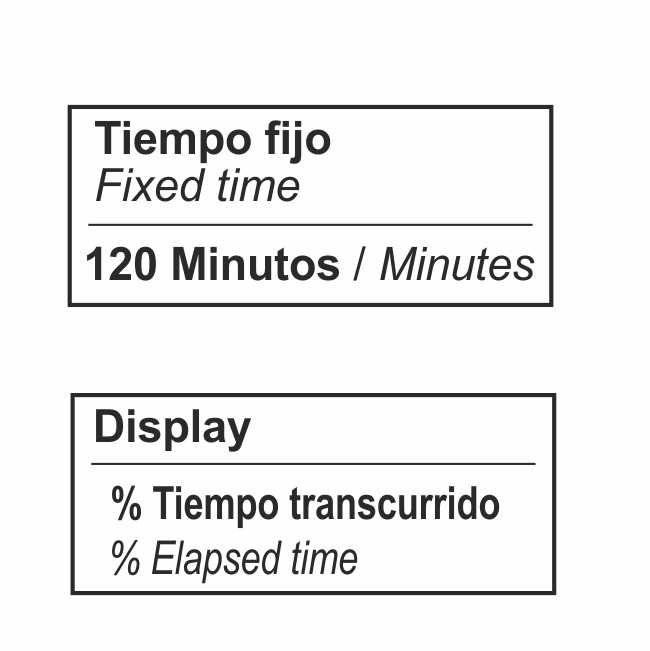

Tiempo	Fijo, 120 min
Funciones	A: retardo a la conexión del contacto auxiliar · B: intervalo a la conexión del contacto auxiliar
Visualización	Decimal o sexagesimal

Indicaciones

Display

Tiempo en formato decimal o sexagesimal

Caja y montaje

Formato	48 × 48 mm
Orificio de panel	45 × 45 mm
Fijación	Soporte a presión

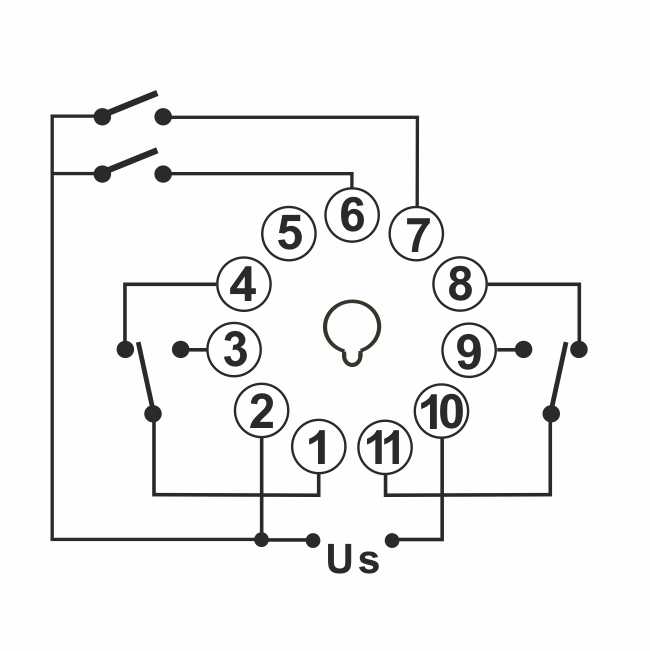

Conexión	Base undecal de 11 pines
Frontal	IP65
Material	Policarbonato gris UL94-V0
Peso	≈ 170 g

Condiciones ambientales

Temperatura de trabajo	−10 a +55 °C
Temperatura de almacén	−25 a +85 °C

Normativa y certificaciones

Conformidad

CE · 2014/35/UE · 2014/30/UE

Accesorios

ZB11-0 · base undecal para carril DIN · PG11 · base undecal con tornillo en la parte posterior · TBEU1E · base undecal aérea · MA7248 · marco de 72 × 72 a 48 × 48 mm · MA9648 · marco de 96 × 96 a 48 × 48 mm · MA96D48 · marco de 96 × 48 a 48 × 48 mm
