XMD001 · INDICADOR TIEMPO TRANSCURRIDO

TEMPORIZADOR MULTIESCALA, MULTIFUNCIÓN

Descripción
Especificaciones

Temporizador analógico XMD001 con display de tiempo transcurrido: ajuste por dial, 6 funciones, de 0,1 s a 50 h y 2 x SPDT 8A. Panel 48 × 48.

Tipo de producto:	Temporizador analógico con display de tiempo transcurrido
Instalación:	Panel 48 × 48 mm, base undecal
Funciones:	6 (A a F)
Entradas de mando:	Arranque, paro de contaje y puesta a cero

Características

✓Ajuste por dial con lectura en display del tiempo transcurrido en porcentaje
✓6 funciones de trabajo seleccionables por DIP lateral
✓Gama de tiempos de 0,1 s a 50 h: fondos de 1, 5, 10 y 50 en segundos, minutos u horas
✓Entradas de arranque, paro de contaje y puesta a cero
✓Segunda salida configurable como temporizada o como salida instantánea
✓Multitensión con transformador: 24, 48, 110 o 230 VAC y 12 o 24 VDC
✓Formato 48 × 48 mm con base undecal

Alimentación

24 … 230 VAC · 12/24 VDC

Salidas

2 x SPDT 8A

Tiempos

0,1 s … 50 h

Formato

Panel 48 × 48 mm

Documentación

Ficha técnica Solicitar información Equipo a medida

Cómo funciona

1Con el equipo sin tensión se eligen la función y la escala con el interruptor DIP lateral.
2Con el dial se ajusta el tiempo; el display muestra el tiempo transcurrido.
3La temporización arranca al dar tensión o con la entrada de arranque, según la función.
4La entrada de paro detiene el contaje y la de puesta a cero lo reinicia.

También te puede interesar

XZM001Analógico 48 × 48 multifunción XTDU302Digital multifunción ZMS120Seguridad de calderas, 17,5 mm XVDU051Totalizador de horas

Preguntas frecuentes

¿Qué muestra el display?

El tiempo transcurrido de la temporización, para ver en todo momento cuánto falta.

¿Para qué sirve la segunda salida?

Con el DIP se configura como segunda salida temporizada o como salida instantánea.

¿Qué base lleva?

Una base undecal de 11 pines: ZB11-0 para carril DIN, PG11 con tornillo o TBEU1E aérea.

Información general

Referencia	XMD001 (24 / 48 / 110 / 230 VAC · 12 / 24 VDC)
Serie	X · panel 48 × 48 mm
Tipo de producto	Temporizador analógico con display de tiempo transcurrido

Especificaciones eléctricas

Alimentación	24 / 48 / 110 / 230 VAC · 12 / 24 VDC
Tipo de alimentación	Transformador (en VAC)
Consumo	2,3 VA
Salidas	2 x SPDT 8A 250 VAC
Entradas de mando	Arranque · paro de contaje · puesta a cero

Tiempos y funciones

Rango	0,1 s a 50 h
Fondos de escala	1 · 5 · 10 · 50 × segundos, minutos u horas
Funciones	6 (A a F), por DIP lateral

Indicaciones

Display

Tiempo transcurrido

Caja y montaje

Formato	48 × 48 mm
Orificio de panel	45 × 45 mm
Fijación	Soporte a presión
Conexión	Base undecal de 11 pines
Material	Policarbonato gris UL94-V0
Peso	≈ 170 g

Condiciones ambientales

Temperatura de trabajo	−10 a +55 °C
Temperatura de almacén	−25 a +85 °C

Normativa y certificaciones

Conformidad

CE · 2014/35/UE · 2014/30/UE

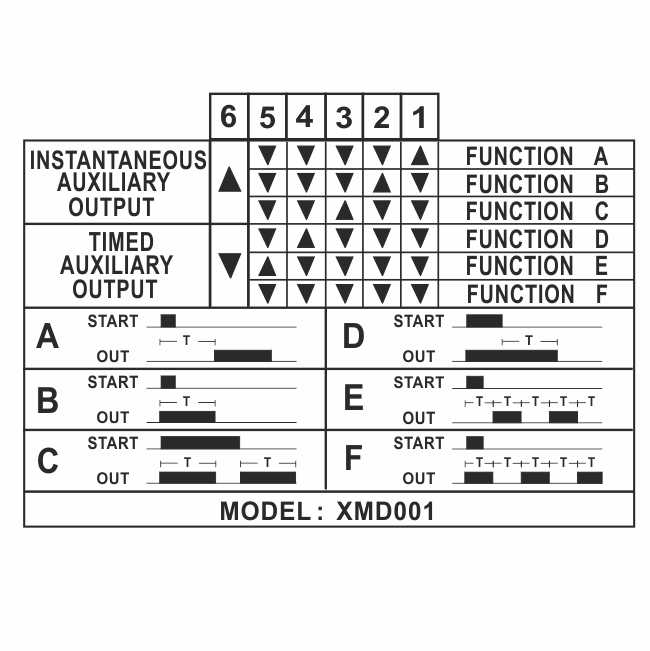

Funciones de trabajo

Función	Descripción
A	Retardo a la conexión
B	Intervalo a la conexión
C	Intervalo a la conexión / desconexión del contacto auxiliar
D	Intervalo a la desconexión del contacto auxiliar
E	Cíclico simétrico
F	Cíclico simétrico invertido

Accesorios

ZB11-0 · base undecal para carril DIN · PG11 · base undecal con tornillo en la parte posterior · TBEU1E · base undecal aérea · MA7248 · marco de 72 × 72 a 48 × 48 mm · MA9648 · marco de 96 × 96 a 48 × 48 mm · MA96D48 · marco de 96 × 48 a 48 × 48 mm

Conexionado: función de cada borne

Borne	Función
2 - 10	Alimentación
5	Paro de contaje
6	Arranque
7	Puesta a cero (reset)
1 - 3 - 4	Salida 1 conmutada temporizada
8 - 9 - 11	Salida 2 conmutada auxiliar
