XTDU303 / XTDC303 · CÍCLICO ASIMÉTRICO

TEMPORIZADOR DIGITAL CÍCLICO ASIMÉTRICO

Descripción
Especificaciones

Temporizador digital cíclico asimétrico XTDU303 / XTDC303: ciclos ON / OFF de precisión con los dos tiempos en display. 0,01 s a 99,9 h, IP65.

Tipo de producto:	Temporizador digital cíclico asimétrico
Instalación:	Panel 48 × 48 mm: base undecal (U) o conectores enchufables (C)
Funciones:	4: 2 cíclicas asimétricas y 2 de ciclo único
Tiempos:	T1 y T2 independientes

Características

✓Ciclos ON / OFF con tiempos T1 y T2 independientes
✓2 funciones cíclicas asimétricas y 2 de ciclo único (doble temporización)
✓Los dos tiempos y la preselección visibles en el display
✓Multigama de 0,01 s a 99,9 h
✓LEDs de estado de la salida y de la base de tiempo
✓Memoria tras corte de red, frontal IP65 y fuente con transformador
✓Versión U con base undecal o versión C con conectores enchufables

Alimentación

24 … 230 VAC · 12/24 VDC

Salida

1 x SPDT 8A

Tiempos

0,01 s … 99,9 h

Formato

48 × 48 · IP65

Documentación

Ficha técnica Solicitar información Equipo a medida

Cómo funciona

1Con el equipo sin tensión se eligen la función y las escalas con el DIP lateral.
2Se programan por separado el tiempo 1 (T1) y el tiempo 2 (T2) desde el frontal.
3En cíclico asimétrico, al cerrar el contacto de arranque (o al dar tensión si ya está cerrado) empieza T1; al acabar se activa la salida y empieza T2.
4Al acabar T2 se desactiva la salida y el ciclo vuelve a empezar; la entrada de paro de contaje detiene el reloj.

También te puede interesar

ZMCV11Cíclico asimétrico en carril DIN XTDU312Porcentuador dosificador XTDU102Digital de largo alcance XTDU421Doble temporización + pausa

Preguntas frecuentes

¿Se ajustan por separado el ON y el OFF?

Sí, T1 y T2 se programan de forma independiente y los dos se ven en el display.

¿Qué diferencia hay entre XTDU303 y XTDC303?

Las mismas funciones: el XTDU303 se conecta en base undecal y el XTDC303 lleva conectores enchufables.

¿Qué es la doble temporización?

Un ciclo único con dos tiempos seguidos (T1 y T2), en versión normal o invertida.

Información general

Referencias	XTDU303 (base undecal) · XTDC303 (conectores enchufables) (24 / 48 / 110 / 230 VAC · 12 / 24 VDC)
Serie	X · panel 48 × 48 mm
Tipo de producto	Temporizador digital cíclico asimétrico

Especificaciones eléctricas

Alimentación	24 / 48 / 110 / 230 VAC · 12 / 24 VDC
Tipo de alimentación	Transformador (en VAC)
Consumo	2,3 VA
Salida	1 x SPDT 8A 250 VAC
Entradas de mando	Arranque · paro de contaje · puesta a cero

Tiempos y funciones

Rango	0,01 s a 99,9 h
Tiempos	T1 y T2 independientes
Escalas	0,01–9,99 · 0,1–99,9 · 1–999 (s, min, h)
Funciones	4 (A a D), por DIP lateral
Memoria tras corte de red	Seleccionable

Indicaciones

Display	Tiempo 1, tiempo 2 y preselección
LEDs	Salida activada y base de tiempo

Caja y montaje

Formato	48 × 48 mm
Orificio de panel	45 × 45 mm
Fijación	Soporte a presión
Frontal	IP65
Material	Policarbonato gris UL94-V0
Peso	≈ 170 g

Condiciones ambientales

Temperatura de trabajo	−10 a +55 °C
Temperatura de almacén	−25 a +85 °C

Normativa y certificaciones

Conformidad

CE · 2014/35/UE · 2014/30/UE

Funciones de trabajo

Función	Descripción
A	Cíclico asimétrico
B	Cíclico asimétrico invertido
C	Doble temporización
D	Doble temporización invertida

Accesorios

ZB11-0 · base undecal para carril DIN · PG11 · base undecal con tornillo en la parte posterior · TBEU1E · base undecal aérea · MA7248 · marco de 72 × 72 a 48 × 48 mm · MA9648 · marco de 96 × 96 a 48 × 48 mm · MA96D48 · marco de 96 × 48 a 48 × 48 mm

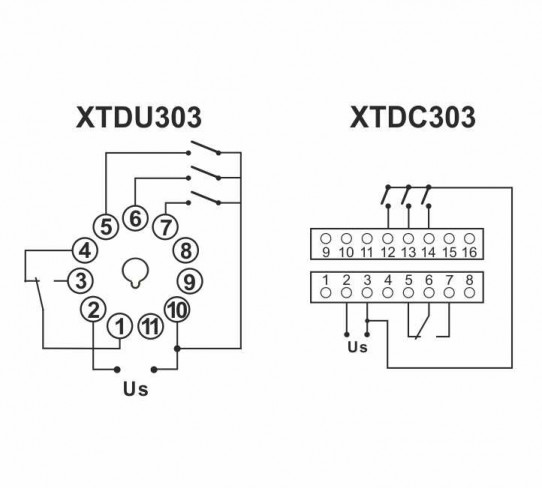

Conexionado: función de cada borne

Función	XTDU303 (undecal)	XTDC303 (conectores)
Alimentación	2 - 10	2 - 3
Arranque	5	13
Paro de contaje	6	12
Puesta a cero (reset)	7	11
Salida conmutada	1 - 3 - 4	14 - 15 - 16 16 NA · 15 común · 14 NC
