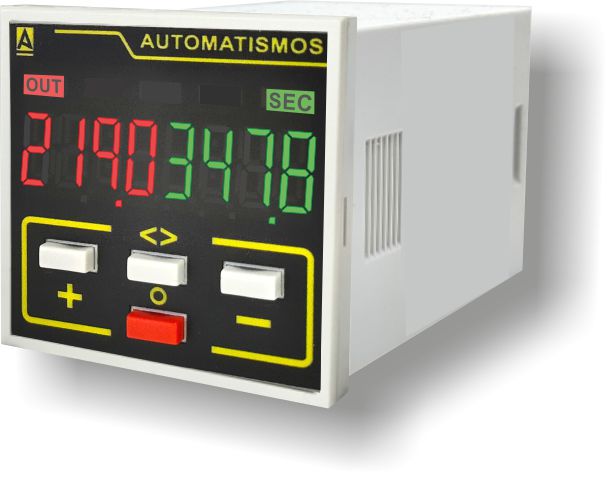

STD485 · TEMPORITZADOR MULTIFUNCIÓ AMB COMUNICACIÓ



TEMPORITZADOR MULTIFUNCIÓ AMB COMUNICACIÓ



Temporitzador multifunció STD485 amb comunicació Modbus RTU RS485 per a la lectura i la programació des d’un autòmat, una pantalla HMI o un SCADA: 8 funcions, 8 escales de temps de 0,001 s a 9999 h, preselecció i temps alhora, temporització creixent o decreixent, entrades NPN / PNP i sortida de relé de 8 A, en panell de 48 × 48 mm.

Comunicació:Modbus RTU · RS485
Temps:0,001 s … 9999 h
Format:Panell 48 × 48 mm

Característiques

  • ✓8 funcions de treball
  • ✓8 escales de temps, de 0,001 s a 9999 h
  • ✓Visualització de la preselecció i del temps alhora
  • ✓Temporització creixent o decreixent
  • ✓Entrades NPN / PNP · alimentació exterior 12 VDC 50 mA per a sensors
  • ✓Sortida de relé SPDT de 8 A 250 VAC
  • ✓Comunicació Modbus RTU RS485 · frontal IP65
Alimentació
24 / 48 / 110 / 230 VAC · 24 VDC
Sortida
1 x SPDT 8 A
Temps
0,001 s … 9999 h
Muntatge
Panell 48 × 48

Com funciona

  1. 1L’autòmat, la pantalla HMI o l’SCADA (mestre) es comunica amb l’STD485 (esclau) pel bus RS485 amb protocol Modbus RTU.
  2. 2Des del mestre es llegeix el temps i es programa l’equip; al frontal es veuen la preselecció i el temps alhora.
  3. 3En arribar a la preselecció, la sortida de relé de 8 A actua segons la funció de treball triada.

Preguntes freqüents

Quin protocol de comunicació utilitza?

Modbus RTU sobre RS485: l’autòmat, la pantalla HMI o l’SCADA és el mestre i l’STD485 respon com a esclau.

Quins sensors puc connectar a les entrades?

Sensors NPN o PNP. L’equip disposa d’una alimentació exterior de 12 VDC 50 mA per alimentar-los.

Quins són els paràmetres de comunicació?

Consulteu-nos els paràmetres de comunicació de l’STD485 per a la vostra instal·lació.


Informació general

ReferènciaSTD485
SèrieS · panell 48 × 48 mm
Tipus de producteTemporitzador multifunció amb comunicació Modbus RS485

Especificacions elèctriques

Alimentació24 / 48 / 110 / 230 VAC · 24 VDC
Alimentació exterior12 VDC 50 mA
EntradesNPN / PNP
Sortida1 x SPDT 8 A / 250 VAC
ComunicacióRS485 · Modbus RTU

Funcions i característiques

Funcions8
Rang de temps0,001 s … 9999 h (8 escales)
SentitCreixent o decreixent
VisualitzacióPreselecció i temps alhora

Caixa i muntatge

Format48 × 48 mm · fons 88 mm amb connector
Forat al panell45 × 45 mm
FixacióPanell, suport a pressió
ConnexióConnector endollable
ProteccióFrontal IP65
Pes≈ 170 g
NormativaCE · 2014/35/UE · 2014/30/UE
<
