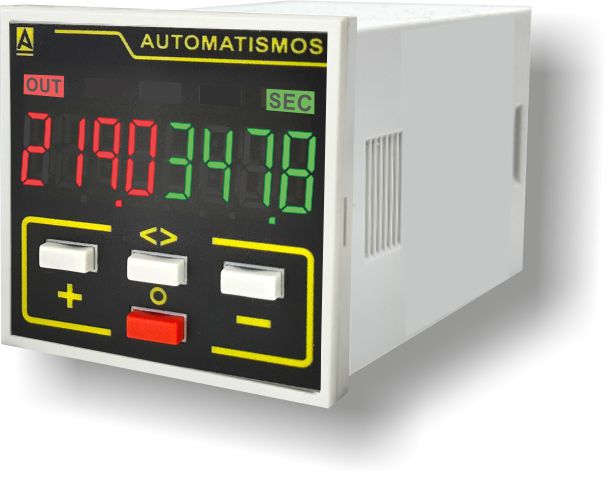

STD485 · TEMPORIZADOR MULTIFUNCIÓN CON COMUNICACIÓN



TEMPORIZADOR MULTIFUNCIÓN CON COMUNICACIÓN



Temporizador multifunción STD485 con comunicación Modbus RTU RS485 para la lectura y la programación desde un autómata, una pantalla HMI o un SCADA: 8 funciones, 8 escalas de tiempo de 0,001 s a 9999 h, preselección y tiempo a la vez, temporización creciente o decreciente, entradas NPN / PNP y salida de relé de 8 A, en panel de 48 × 48 mm.

Comunicación:Modbus RTU · RS485
Tiempo:0,001 s … 9999 h
Formato:Panel 48 × 48 mm

Características

  • ✓8 funciones de trabajo
  • ✓8 escalas de tiempo, de 0,001 s a 9999 h
  • ✓Visualización de la preselección y del tiempo a la vez
  • ✓Temporización creciente o decreciente
  • ✓Entradas NPN / PNP · alimentación exterior 12 VDC 50 mA para sensores
  • ✓Salida de relé SPDT de 8 A 250 VAC
  • ✓Comunicación Modbus RTU RS485 · frontal IP65
Alimentación
24 / 48 / 110 / 230 VAC · 24 VDC
Salida
1 x SPDT 8 A
Tiempo
0,001 s … 9999 h
Montaje
Panel 48 × 48

Cómo funciona

  1. 1El autómata, la pantalla HMI o el SCADA (maestro) se comunica con el STD485 (esclavo) por el bus RS485 con protocolo Modbus RTU.
  2. 2Desde el maestro se lee el tiempo y se programa el equipo; en el frontal se ven la preselección y el tiempo a la vez.
  3. 3Al llegar a la preselección, la salida de relé de 8 A actúa según la función de trabajo elegida.

Preguntas frecuentes

¿Qué protocolo de comunicación utiliza?

Modbus RTU sobre RS485: el autómata, la pantalla HMI o el SCADA es el maestro y el STD485 responde como esclavo.

¿Qué sensores puedo conectar a las entradas?

Sensores NPN o PNP. El equipo dispone de una alimentación exterior de 12 VDC 50 mA para alimentarlos.

¿Cuáles son los parámetros de comunicación?

Consúltenos los parámetros de comunicación del STD485 para su instalación.


Información general

ReferenciaSTD485
SerieS · panel 48 × 48 mm
Tipo de productoTemporizador multifunción con comunicación Modbus RS485

Especificaciones eléctricas

Alimentación24 / 48 / 110 / 230 VAC · 24 VDC
Alimentación exterior12 VDC 50 mA
EntradasNPN / PNP
Salida1 x SPDT 8 A / 250 VAC
ComunicaciónRS485 · Modbus RTU

Funciones y características

Funciones8
Rango de tiempos0,001 s … 9999 h (8 escalas)
SentidoCreciente o decreciente
VisualizaciónPreselección y tiempo a la vez

Caja y montaje

Formato48 × 48 mm · fondo 88 mm con conector
Orificio en panel45 × 45 mm
FijaciónPanel, soporte a presión
ConexiónConector enchufable
ProtecciónFrontal IP65
Peso≈ 170 g
NormativaCE · 2014/35/UE · 2014/30/UE
