Informació general
| Referència |
XTDU120 (24 / 48 / 110 / 230 VAC · 12 / 24 VDC) |
| Referència |
XTDU120 |
| Sèrie |
X · panell 48 × 48 mm |
| Tipus de producte |

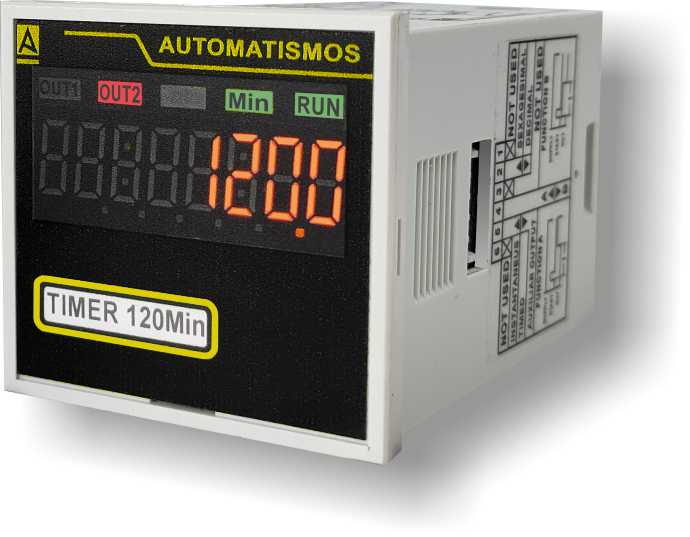

Temporitzador digital de seguretat de calderes |
Especificacions elèctriques
| Alimentació |
24 / 48 / 110 / 230 VAC · 12 / 24 VDC |
| Tipus d'alimentació |
Transformador (en VAC) |
| Consum |
2,3 VA |
| Sortides |
2 x SPDT 8A 250 VAC |
| Entrades de comandament |
Arrencada · posada a zero |
Temps i funcions

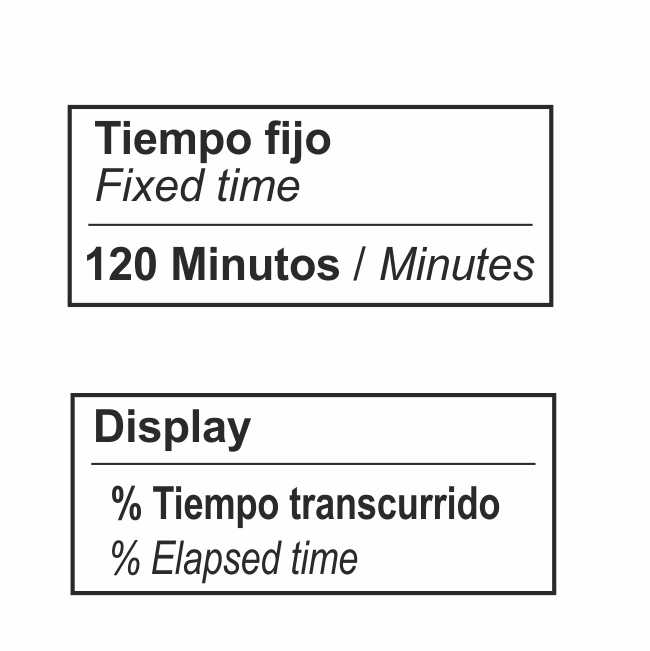

| Temps |
Fix, 120 min |

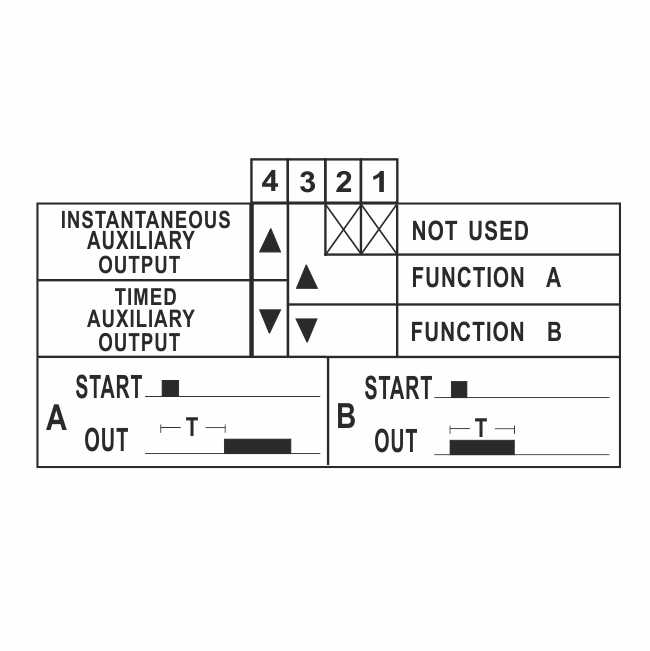

| Funcions |
A: retard a la connexió del contacte auxiliar · B: interval a la connexió del contacte auxiliar |
| Visualització |
Decimal o sexagesimal |
Indicacions
| Display |
Temps en format decimal o sexagesimal |
Caixa i muntatge
| Format |
48 × 48 mm |
| Orifici de panell |
45 × 45 mm |
| Fixació |
Suport a pressió |
| Connexió |
Base undecal d'11 pins |
| Frontal |
IP65 |
| Material |
Policarbonat gris UL94-V0 |
| Pes |
≈ 170 g |
Condicions ambientals
| Temperatura de treball |
−10 a +55 °C |
| Temperatura d'emmagatzematge |
−25 a +85 °C |
Normativa i certificacions
| Conformitat |
CE · 2014/35/UE · 2014/30/UE |
Accessoris
ZB11-0 · base undecal per a carril DIN · PG11 · base undecal amb cargol a la part posterior · TBEU1E · base undecal aèria · MA7248 · marc de 72 × 72 a 48 × 48 mm · MA9648 · marc de 96 × 96 a 48 × 48 mm · MA96D48 · marc de 96 × 48 a 48 × 48 mm

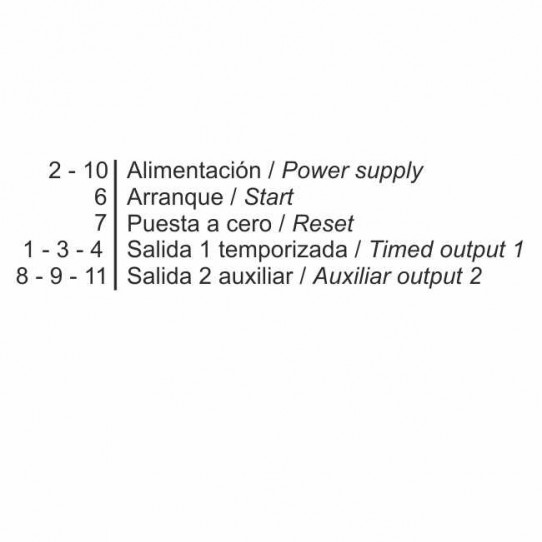

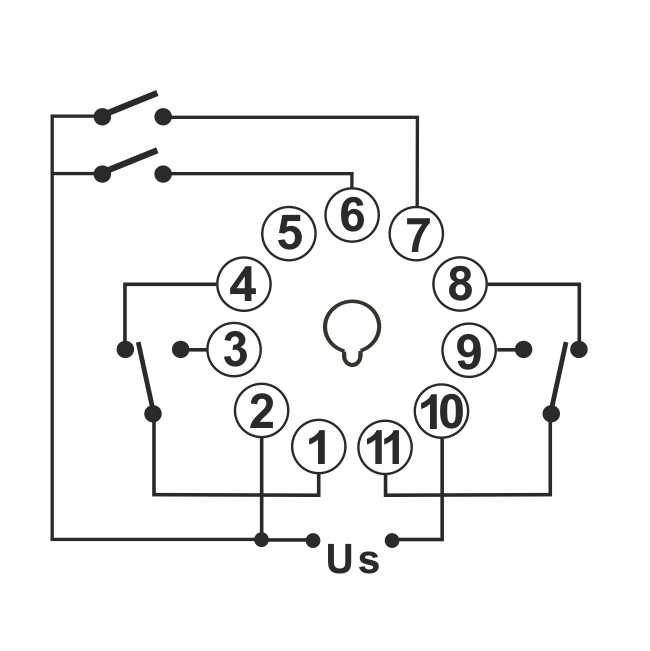

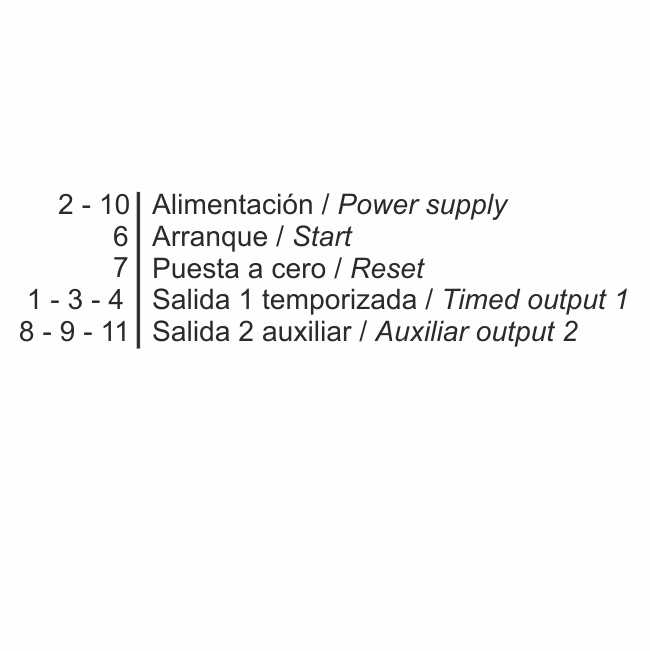

Connexionat: funció de cada born
| Born |
Funció |
| 2 - 10 |
Alimentació |
| 6 |
Arrencada |
| 7 |
Posada a zero (reset) |
| 1 - 3 - 4 |
Sortida 1 temporitzada |
| 8 - 9 - 11 |
Sortida 2 auxiliar |
L'esquema detallat és a la fitxa tècnica.
