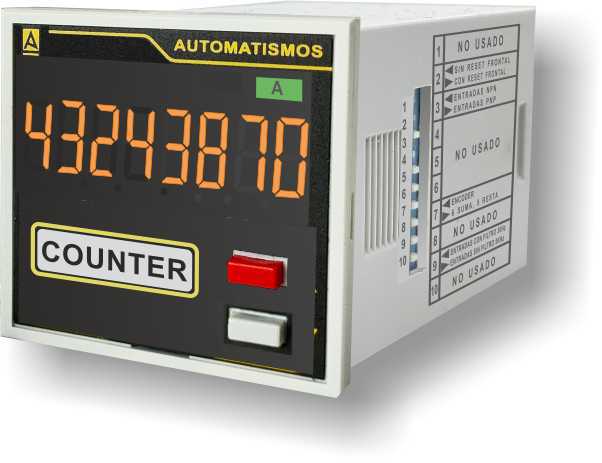

XVEU080 · TOTALIZADOR CON CONTAJE PARCIAL + TOTAL

TOTALIZADOR CON CONTAJE PARCIAL + TOTAL

Descripción
Especificaciones

Contador totalizador XVEU080 de 8 dígitos: contaje parcial y total, hasta 5 kHz, entradas NPN o PNP y fuente para sensores. Panel 48 × 48.

Tipo de producto:	Contador totalizador sin salidas
Instalación:	Panel 48 × 48 mm, base undecal
Contaje:	Parcial y total
Modos:	Suma por A y resta por B, o encoder

Características

✓Totalizador digital de 8 dígitos con contaje parcial y total
✓Velocidad de contaje hasta 5 kHz, o filtro de 30 Hz para contactos
✓Entradas NPN o PNP seleccionables por DIP lateral
✓Modo encoder con discriminación de fase, o suma por la entrada A y resta por la B
✓Reset frontal que se puede anular por DIP
✓Fuente de alimentación para sensores de 12 VDC 50 mA

Alimentación

24…230 VAC · 12/24 VDC

Contaje

8 dígitos · hasta 5 kHz

Entradas

NPN o PNP

Formato

Panel 48 × 48 mm

Documentación

Ficha técnica Solicitar información Equipo a medida

Cómo funciona

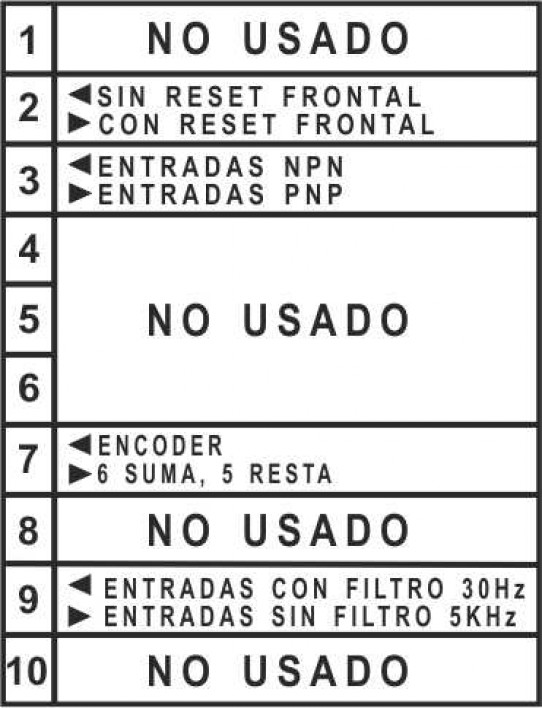

1Con el DIP lateral se eligen la polaridad NPN o PNP, el modo (encoder o suma / resta), la velocidad y si el reset frontal está activo, con el equipo sin tensión.
2Los impulsos de la entrada A suman y los de la entrada B restan; en modo encoder, el equipo distingue el sentido de giro.
3La pantalla muestra el contaje parcial. Manteniendo pulsada la tecla blanca se ve el total.
4El parcial se pone a cero con la tecla de reset o con la entrada de reset (Z).

También te puede interesar

XVEU050Visualizador de impulsos XVEU060Visualizador XVEU070Visualizador XCEU502Contador de doble preselección

Preguntas frecuentes

¿Tiene salidas?

No. Es un totalizador de visualización, sin salidas de contacto.

¿Cómo se ve el total?

Manteniendo pulsada la tecla blanca del frontal. Al soltarla vuelve al contaje parcial.

¿Qué sensores acepta?

Sensores NPN o PNP, seleccionables por DIP, y encoders. Lleva fuente de 12 VDC 50 mA para alimentarlos.

Información general

Referencia	XVEU080 (24 / 48 / 110 / 230 VAC · 12 / 24 VDC)
Serie	X · panel 48 × 48 mm
Tipo de producto	Contador totalizador

Especificaciones eléctricas

Alimentación	24 / 48 / 110 / 230 VAC · 12 / 24 VDC
Consumo	2,3 VA
Alimentación para sensores	12 VDC · máximo 50 mA
Salidas	Sin salidas

Contaje

Dígitos	8
Contadores	Parcial y total
Velocidad	Hasta 5 kHz · con filtro, hasta 30 Hz

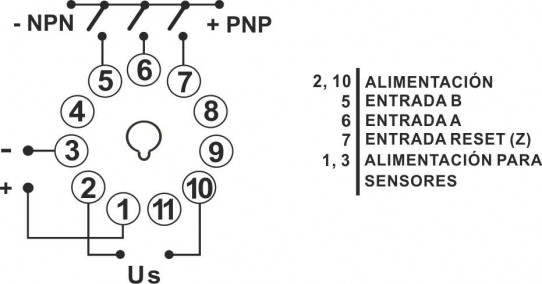

Entradas	A, B y reset (Z) · NPN o PNP por DIP
Modos	Encoder (discriminación de fase) · A suma, B resta
Reset frontal	Activable o anulable por DIP

Caja y montaje

Formato	48 × 48 mm
Orificio de panel	45 × 45 mm
Fijación	Soporte a presión
Conexión	Base undecal de 11 pines
Material	Policarbonato gris UL94-V0
Peso	≈ 170 g

Condiciones ambientales

Temperatura de trabajo	−10 a +55 °C
Temperatura de almacén	−25 a +85 °C

Normativa y certificaciones

Conformidad

CE · 2014/35/UE · 2014/30/UE

Accesorios

ZB11-0 · base undecal para carril DIN · PG11 · base undecal con tornillo en la parte posterior · TBEU1E · base undecal aérea · MA7248 · marco de 72 × 72 a 48 × 48 mm · MA9648 · marco de 96 × 96 a 48 × 48 mm · MA96D48 · marco de 96 × 48 a 48 × 48 mm
