XTDU2xx · SEGURIDAD CALDERAS

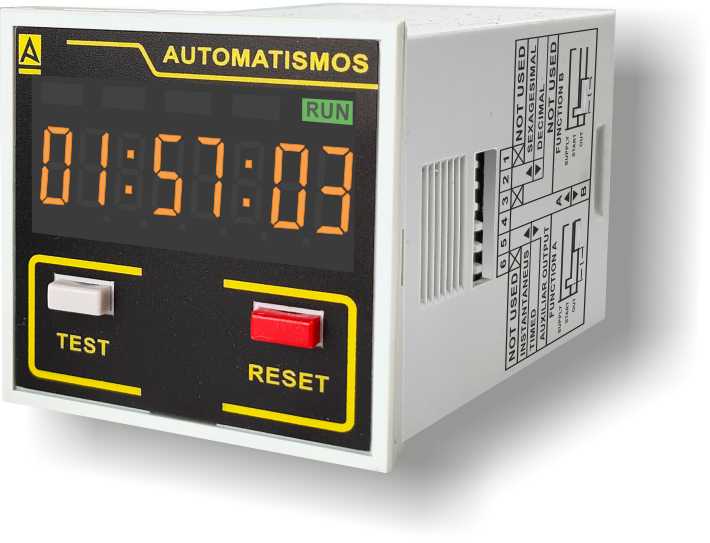

TEMPORIZADOR DIGITAL PARA SEGURIDAD DE CALDERAS



Temporizadores XTD2xx para seguridad de calderas: tiempo fijo de 120 min, 24, 48 o 72 h, con salida de preaviso y pulsadores TEST / RESET.

Tipo de producto: Temporizador de seguridad de calderas
Instalación: Panel 48 × 48 mm, base undecal
Función: Tiempo fijo con salida de preaviso programable
Modelos: XTD212 · XTD224 · XTD248 · XTD272

Características

  • ✓Tiempo principal fijo e inamovible: no se puede manipular
  • ✓Salida de preaviso programable para evitar el paro de la caldera
  • ✓Salida temporizada que provoca el paro de la caldera
  • ✓Pulsador TEST para comprobar la maniobra y RESET para cuando se hacen los controles
  • ✓Visualización del tiempo en formato decimal o sexagesimal
  • ✓Frontal IP65 y fuente con transformador
Alimentación
24 … 230 VAC · 12/24 VDC
Salidas
2 x SPDT 8A
Tiempo fijo
120 min · 24 · 48 · 72 h
Formato
48 × 48 · IP65

Cómo funciona

  1. 1Al conectar el equipo a la red empieza una temporización descendente del tiempo fijo del modelo.
  2. 2Cuando el tiempo llega a la temporización de preaviso programada, se activa la salida de preaviso durante el tiempo seleccionado.
  3. 3Si no se hace el control (RESET) a tiempo, al terminar el tiempo fijo actúa la salida temporizada y para la caldera.
  4. 4Con el pulsador TEST se comprueba la maniobra.

Preguntas frecuentes

¿Se puede cambiar el tiempo principal?

No. El tiempo es fijo e inamovible y depende del modelo: XTD212 120 min, XTD224 24 h, XTD248 48 h y XTD272 72 h.

¿Para qué sirve el preaviso?

Avisa antes de que acabe el tiempo fijo, para hacer el control y evitar el paro de la caldera.

¿Hay versión con conectores enchufables?

Sí, en versión C con conectores enchufables: consultar.


Información general

Referencias XTD212 · XTD224 · XTD248 · XTD272  (24 / 48 / 110 / 230 VAC · 12 / 24 VDC)
Serie X · panel 48 × 48 mm
Tipo de producto Temporizador digital de seguridad de calderas

Especificaciones eléctricas

Alimentación 24 / 48 / 110 / 230 VAC · 12 / 24 VDC
Tipo de alimentación Transformador (en VAC)
Consumo 2,3 VA
Salidas 2 x SPDT 8A 250 VAC: temporizada y preaviso
Entrada de mando Puesta a cero (reset)

Tiempos y funciones

Tiempo principal Fijo según el modelo
Preaviso Programable, con duración del impulso seleccionable
Pulsadores TEST y RESET
Visualización Decimal o sexagesimal

Caja y montaje

Formato 48 × 48 mm
Orificio de panel 45 × 45 mm
Fijación Soporte a presión
Conexión Base undecal de 11 pines
Frontal IP65
Material Policarbonato gris UL94-V0
Peso ≈ 170 g

Condiciones ambientales

Temperatura de trabajo −10 a +55 °C
Temperatura de almacén −25 a +85 °C

Normativa y certificaciones

Conformidad CE · 2014/35/UE · 2014/30/UE

Modelos y referencias

Referencia Tiempo fijo Salidas
XTD212 120 min Temporizada + preaviso
XTD224 24 h Temporizada + preaviso
XTD248 48 h Temporizada + preaviso
XTD272 72 h Temporizada + preaviso

Accesorios

ZB11-0 · base undecal para carril DIN  ·  PG11 · base undecal con tornillo en la parte posterior  ·  TBEU1E · base undecal aérea  ·  MA7248 · marco de 72 × 72 a 48 × 48 mm  ·  MA9648 · marco de 96 × 96 a 48 × 48 mm  ·  MA96D48 · marco de 96 × 48 a 48 × 48 mm

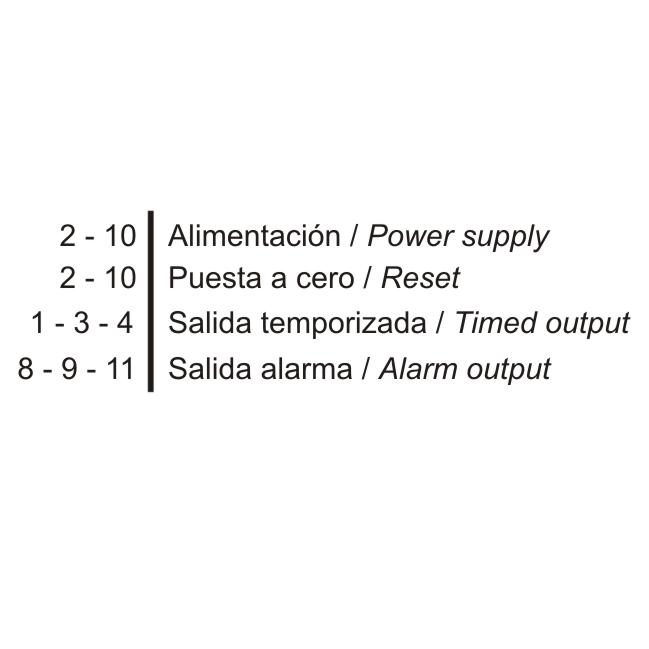

Conexionado: función de cada borne

Borne Función
2 - 10 Alimentación
7 Puesta a cero (reset)
1 - 3 - 4 Salida temporizada
8 - 9 - 11 Salida de preaviso

El esquema detallado está en la ficha técnica.
